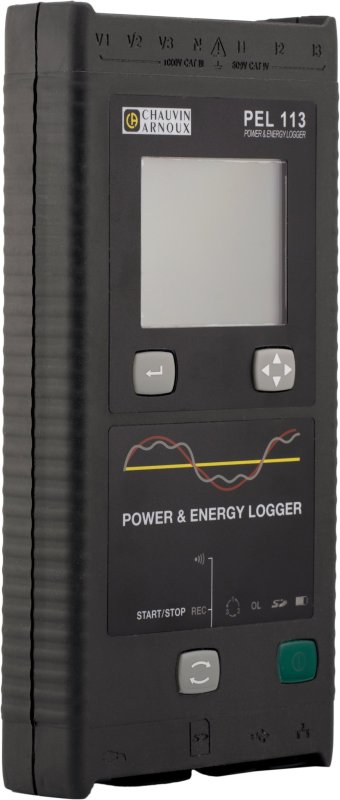

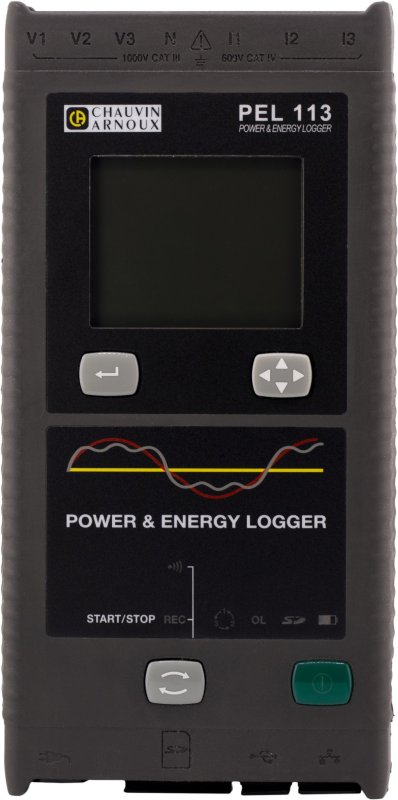

Chauvin Arnoux PEL 113 + DataView + Adaptér napájení + Magnetické svorky - Trojfázový analyzátor siete

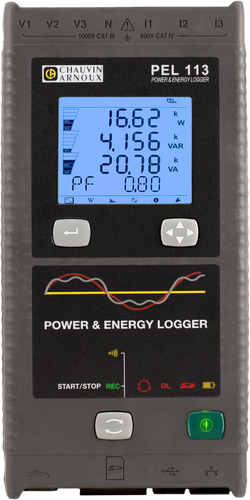

Prístroj PEL 113 je záznamník kvality elektrickej siete, ktorý umožňujú meranie a záznam výkonov a energií vo väčšine elektrických sústav. Merania sa vykonávajú pomocou 3 snímačov prúdu a napäťových vstupov. s intervalom až 200 ms. Je vybavené všetkými bežnými komunikačnými rozhraniami pre lokálne i vzdialené ovládanie, nastavenie a stiahnutie dát, ako je USB, WiFi a LAN. Ovládanie je možné aj pomocou mobilnej aplikácie pre telefóny a tablety s OS Android Model PEL 113 je vybavený displejom so zobrazením najdôležitejších parametrov. na uchytenie na dvere rozvádzača.

Hlavné parametre

• Záznamník kvality elektrickej energie pre jedno až trojfázové siete (3AC, 3NAC, vyvážené aj nevyvážené)
• Pre jednosmerné a striedavé siete do 1 000 V
• Menovitý kmitočet sietí DC / 50 / 60 / 400 Hz
• Meranie prúdu od 5 mA do 10 000 A (podľa prevodníkov)
• 3 napäťové a 3 prúdové vstupy (výpočet prúdu N-vodičom)
• Trieda presnosti merania napätia 0,2%
• Rýchlosť vzorkovania 128 vzoriek/periódu s priemerovaním do jednej nameranej hodnoty podľa nastaveného intervalu (najkratší interval záznamu 0,2 s) Paralelný záznam s intervalom 1 až 60 min (užívateľsky voliteľné)
• Výpočet a záznam činného, ​​jalového i zdanlivého výkonu (W, VA, var)
• Výpočet a záznam činných, jalových i zdanlivých energií (Wh, VAh a varh) s rozlíšením v 4 kvadrantoch (induktívna alebo kapacitná záťaž, spotreba alebo dodávka energie)
• Meranie a záznam účinníka cos θ, tan θ, PF
• Meranie a záznam celkových harmonických skreslení aj jednotlivých zložiek až do 50. harmonické

Ďalšie funkcie a parametre

• Analýza motorov. Po pripojení k mobilnej aplikácii softvérový nástroj vypočíta mechanické parametre pohonu ako sú otáčky, krútiaci moment alebo účinnosť v reálnom čase.
• Záznam strednej, minimálnej a maximálnej hodnoty V každej uloženej vzorke je údaj o extrémnych hodnotách min a max za vzorkovaciu periódu.
• Programovateľné začiatky a konce záznamov s vlastným pomenovaním
• Softvér PEL Transfer® v slovenskom jazyku pre stiahnutie, tlač a export nameraných dát do tabuľkových procesorov (napr. MS Excel) Rovnako umožňuje komunikáciu so záznamníkom v reálnom čase a to s viacerými prístrojmi súčasne.
• Softvér DataView® v českom jazyku (voliteľné príslušenstvo) umožňuje vyššiu analýzu nameraných dát. Databázové spracovanie ponúka evidenciu miest merania, technikov vykonávajúcich meranie, zákazníkov. , obrázky a iné.

Komunikácia a ukladanie dát

• Umožňuje online komunikáciu a stiahnutie dát cez bezdrôtovú sieť
• Zobrazenie meraných dát v reálnom čase
• Prístupový body (Acces point - AP) umožňuje pripojenie až 5 užívateľov
• Pripojenie do LAN siete pre vzdialenú správu prístroja
• Súčasné pripojenie viacerých zariadení PEL súčasne k jednému PC
• Zobrazenie meraných dát v reálnom čase z viacerých zariadení PEL súčasne
• Rozhranie USB (B) pre správu prístroja, monitorovanie a stiahnutie dát
• Automatické spojenie s prístrojom pri opakovanom pripojení
• Slot na SD karty do veľkosti až 32 GB
• Možnosť jednoduchej výmeny karty pre načítanie v čítačkách kariet v PC

Prevedenie a fyzické parametre

• Samostatný napájací vstup pre napájanie z pomocného zdroja alebo z meranej inštalácie pomocou adaptéra (voliteľné príslušenstvo)
• Integrovaný NiMH akumulátor na preklenutie krátkych výpadkov (doba prevádzky cca 30 min)
• Zadná časť prístroja so silnými integrovanými magnetmi na uchytenie na dverách rozvádzača
• Robustná konštrukcia, ergonomický design
• Elektrická bezpečnosť CAT IV/600 V a CAT III/1 000 V
• Vysoký stupeň krytia IP54
• Mechanická odolnosť na pád z 1 m
• Prevádzková teplota 0 až 50 °C
• Rozmery: 25,6 cm × 12,5 cm × 3,7 cm (bez snímačov)
• Hmotnosť: 0,95 kg
• Záruka na hlavný prístroj: 24 mesiacov

Rozsah dodávky:

• Záznamník PEL113,
• bez kliešťových prevodníkov,
• 4 ks meracie vodiče Ø4 mm - dĺžka 3 m,
• 4 ks krokosvorky Ø4 mm,
• sada farebných krúžkov, SD karta, adaptér USB/SD, USB kábel, napájací kábel, software PEL Transfer, taška a návod na obsluhu v slovenskom jazyku

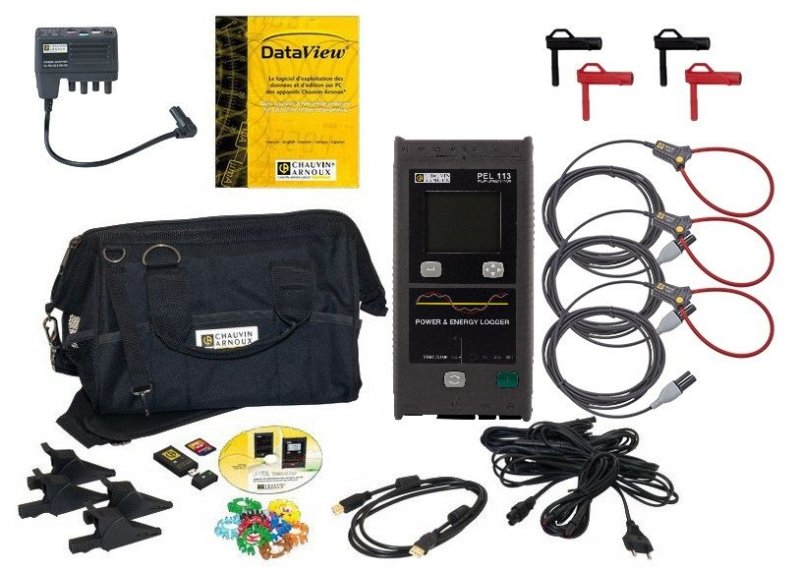

Obsah dodávky je zhodný ako pri prístroji PEL113
Navyše dostanete

• prevodníky MA194/350 3ks
• softvér DataView
• adaptér napájania z meranej inštalácie
• magnetické svorky 4 ks

Akcia platí do 30.09.2024 alebo do vypredania zásob.
