Fluke GFL-1500 - Lokátor zemných spojení pre fotovoltaické systémy 1500 V

Fluke GFL-1500 je špecializovaný systém na rýchlu lokalizáciu aktívnych zemných porúch vo fotovoltaických inštaláciách. Technológia FaultTrack™ zavádza do poruchovej trasy sledovateľný signál, ktorý možno bezkontaktne sledovať od vysielača až k presnému miestu poruchy.

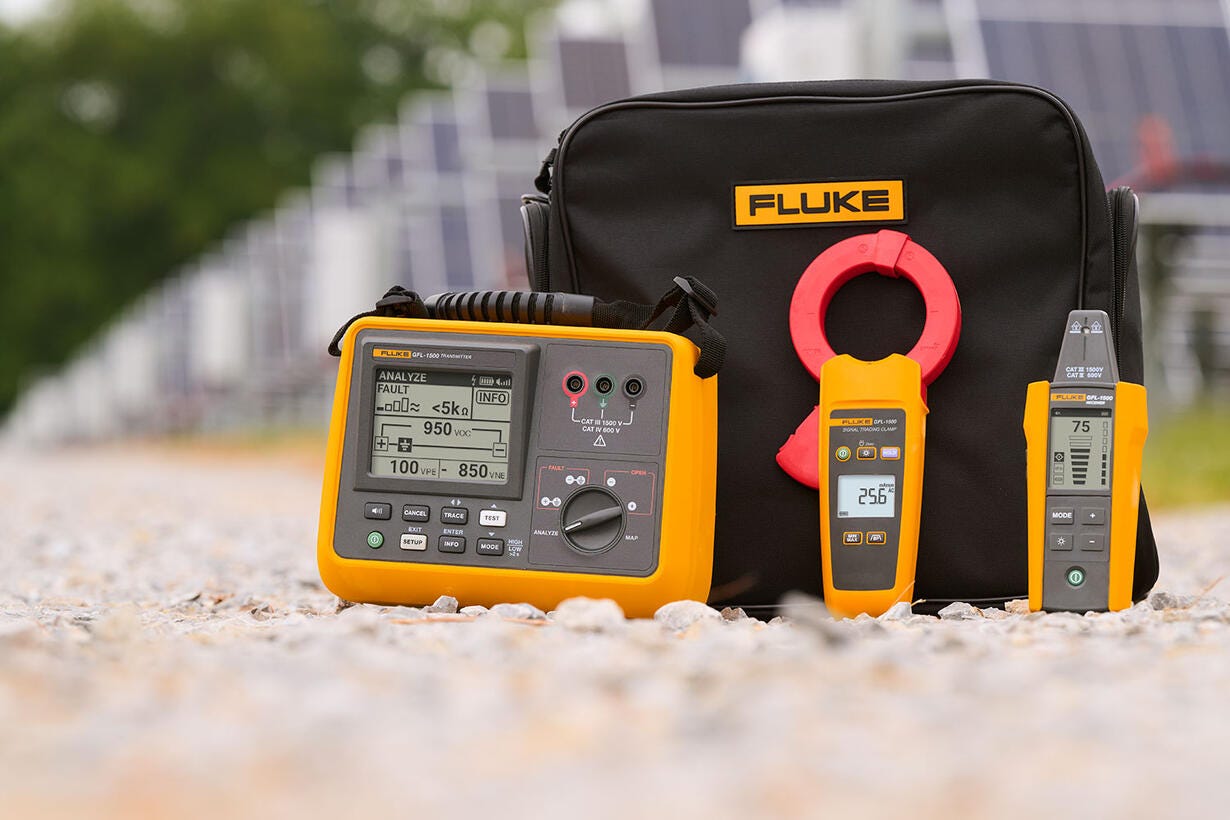

Súprava sa skladá z vysielača, prijímača a sledovacích klieští. Je určená pre systémy až do 1500 V DC; vysielač a prijímač spĺňajú kategóriu CAT III 1500 V DC / CAT IV 600 V. Režimy Fault, Map a Open Circuit pomáhajú pri lokalizácii zemných porúch aj prerušených obvodov.

Hlavné funkcie:

• Lokalizácia aktívnych zemných porúch vo FV systémoch
• Technológia Fluke FaultTrack™
• Režimy Fault, Map a Open Circuit
• Prevádzkové napätie až 1500 V DC / 600 V AC
• Sledovacia frekvencia 6,25 kHz pre Fault/Map a 32,764 kHz pre Open Circuit
• Bezkontaktné sledovanie signálu prijímačom a kliešťami
• CAT III 1500 V DC / CAT IV 600 V
• Stupeň krytia IP54 pre vysielač a prijímač za stanovených podmienok

Použitie:

• servis a údržba fotovoltaických elektrární,
• lokalizácia zemných porúch vo FV stringoch,
• diagnostika prerušených obvodov a trasovanie vodičov,
• skrátenie odstávok fotovoltaických systémov.

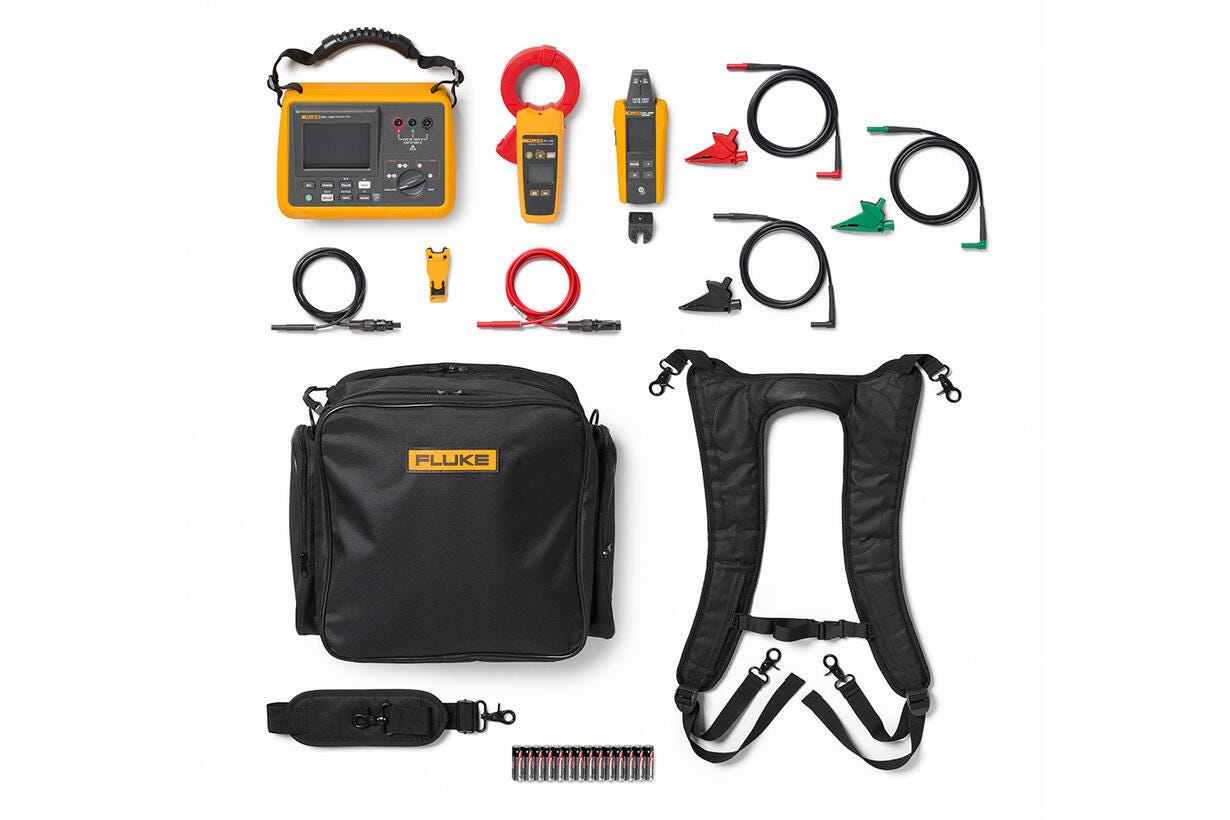

Rozsah dodávky:

• vysielač GFL-1500,
• prijímač GFL-1500,
• sledovacie kliešte GFL-1500,
• 3 meracie vodiče TL324 4 mm–4 mm (červený, čierny, zelený),
• 3 krokosvorky AC385 (červená, čierna, zelená),
• 2 meracie vodiče TLPV1 MC4–4 mm (červený a čierny),
• nástroj na uvoľnenie konektorov MC4,
• mäkká transportná brašna a ramenný popruh v štýle batohu,
• 14 alkalických batérií AA.
