ILLKO MDtest + kalibrace - Revízny tester zdravotníckych prístrojov STN EN 62353

Multifunkčný prístroj MDTEST určený na revízie elektrických spotrebičov a zdravotníckych elektrických prístrojov podľa ČSN EN 62353, ČSN EN 60601-1 ed.2 (čiastočne) a ČSN 33 1600 ed.2.

Funkcie prístroja:

• izolačných odporov napätím 500 V a 250 V
• meranie prechodových odporov prúdom > 1 A, rozlišovacia schopnosť až 0,001Ω
• unikajúcich prúdov prístrojovej i príložnej časti náhradnou metódou podľa STN EN 62353, rozlišovacia schopnosť až 0,0001 mA
• unikajúcich prúdov prístrojovej i príložnej časti priamou metódou podľa ČSN EN 62353
• unikajúcich prúdov prístrojovej časti rozdielovou metódou podľa STN EN 62353
• unikajúcich prúdov podľa ČSN EN 60601-1 ed.2 (čiastočne)
• unikajúcich prúdov podľa ČSN 33 1600 ed.2
• jednosmerné zložky vybraných unikajúcich prúdov priamou metódou
• simulácia poruchy (odpojenie) PE alebo N vodiča u vybraných unikajúcich prúdov
• zdanlivého príkonu / prúdu odoberaného spotrebičom
• sieťového napätia
• unikajúcich prúdov pri trojfázových spotrebičoch s pohyblivým prívodom pomocou trojfázového adaptéra
• zdanlivého príkonu / prúdu pomocou kliešťového transformátora

Ďalšie vlastnosti:

• striedavé veličiny sú merané metódou TRMS (skutočná efektívna hodnota)
• meranie vybraných veličín v izolovaných sieťach (IT)
• USB konektor pre pripojenie príslušenstva k MDtestu (napr. čítačka čiarového kódu)
• USB konektor pre pripojenie PC
• grafický OLED displej (veľmi dobre čitateľný za rôznych svetelných podmienok)
• odolná fóliová klávesnica
• samostatné tlačidlo ŠTART pre spustenie vybraného merania

Na uľahčenie práce a zvýšenie produktivity pri revíziách el. spotrebičov je MDtest v spojení s PC software ILLKO Studio vybavený funkciami:

• vedenie databázy spotrebičov a vyhodnotenie výsledkov revízie
• obojsmerná komunikácia s PC cez rozhranie USB
• pamäť až pre 4000 spotrebičov
• označovanie spotrebičov identifikačnými kódmi (čiarový kód, RFID čip) a ich identifikácia čítačkou
• možnosť načítania databázy spotrebičov alebo jej vybraných častí z PC do prístroja
• možnosť aktualizácie databázy spotrebičov v PC aj v prístroji pri revízii
• možnosť využitia automatických pracovných postupov pri revízii
• vyhodnocovanie výsledkov revízie priamo v prístroji
• možnosť individuálnej úpravy formulárov v softvéri ILLKO Studio

Prístroj MDtest je vybavený radom kontrolných a bezpečnostných funkcií:

• kontrolou nebezpečného dotykového napätia na PE kolíku v napájacej zásuvke pred začatím merania
• kontrolou pripojenia PE kolíka v napájacej zásuvke k vodiču PE pred začatím merania
• trvalou kontrolou veľkosti unikajúceho prúdu v priebehu merania
• kontrolou veľkosti odoberaného prúdu z napájacej zásuvky MDtestu
• manuálnou kontrolou správnej funkcie prístroja

Čo je to únikový prúd

• Unikajúci prúd tečie medzi vzájomne izolovanými časťami spotrebiča (napríklad medzi sieťovou a prístupnou časťou).
• Veľkosť unikajúceho prúdu ovplyvňuje predovšetkým stav izolácie medzi vzájomne izolovanými časťami spotrebiča, ale aj kapacitné a indukčné väzby medzi týmito časťami.
• Meraním unikajúceho (dotykového) prúdu sa zisťuje, aký prúd by pretekal telom človeka dotýkajúceho sa prístupných (neživých) častí spotrebiča triedy II. U spotrebičov triedy I by zmeraný unikajúci prúd pretekal ľudským telom po prerušení ochranného vodiča.

Kalibrácia prístroja:

Prístroj MDtest nie je zdravotníckym prostriedkom v zmysle Zákona č. 268/2014 Zb. o zdravotníckych pomôckach

av zmysle Zákona č. 366/2017 Zz a nespadá teda do pôsobnosti ŠÚKL.

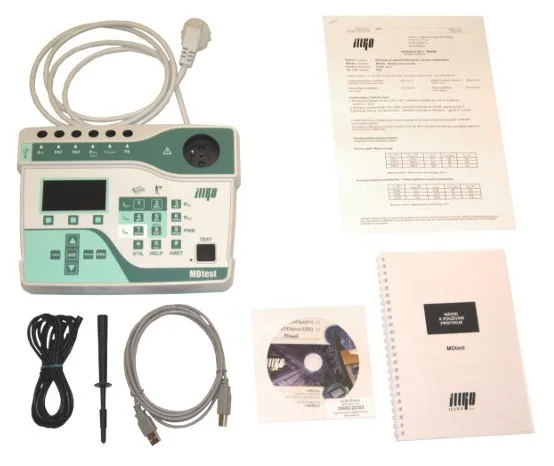

Rozsah dodávky:

• MDtest
• Merací vodič čierny banánik/banánik 2m
• Merací hrot čierny
• USB kábel A-B
• CD (návod na používanie + SW pre PC)
• Návod na použitie
• Kalibračný list od výrobcu
• Záručný list
