Metrel MI 3102 BT EurotestXE - Tester elektrických inštalácií do 999 MΩ
Revízny prístroj MI 3102 BT Eurotest XE je multifunkčným zariadením s viacerými možnosťami merania. Vďaka modulu Bluetooth je teraz evidovanie až 1800 výsledkov a ich neskorší prenos do PC s vyhodnocovaním ešte jednoduchšie ako na predchádzajúcich prístrojoch. Prístroj slúži na skúšky bezpečnosti elektrických inštalácií: meranie izolácie, spojitosti, impedancie a zemného odporu aj skúšky RCD. Eurotest XE ďalej umožňuje on-line monitorovať napätie na svorkách, určiť poradie fáz, merať odpor uzemnenia, osvetlenosť s voliteľnou sondou, prúd TRMS s príslušnými kliešťami, výkon, účinník, harmonické zložky. Výsledky merania je možné uložiť do pamäte prístroja a preniesť do PC, kde je možné ich spracovať v programe EuroLink PRO.
Pozor !! Prístroj je tiež možné si požičať
Funkcie prístroja:
Meranie spojitosti
Skratový prúd pri meraní spojitosti je minimálne 200 mA. Meranie prebieha s automatickým prepólovaním skúšobného prúdu. Je možné kompenzovať odpor prívodných vodičov. Je možné nastaviť hraničnú hodnotu prechodového odporu.
Vodivé spojenie - druhá možnosť merania spojitosti, slúži na "pískanie" obvodov, hľadanie skratov a pod. EurotestXE v tejto funkcii pracuje ako ohmmeter s meracím prúdom približne 7 mA.
Meranie izolačných odporov
Do 199,9 MΩ pri 50/100/250 V; do 999 MΩ pri 500/1000 V.
Meranie v IT sieťach
Možno vykonávať test strážcov izolácií a meranie únikového prúdu pri stave jednej poruchy.
Test prúdových chráničov
Možno testovať prúdové chrániče typu AC, A, F, B, B+, EV RCD, MI RCD, PRCD, PRCD-K, PRCD-S štandardné a selektívne S s menovitým rozdielovým prúdom 10 mA až 1000 mA. Test možno vykonávať ako manuálne, tak automaticky a každý test možno vykonať ako kladnou, tak zápornou polvlnou. Pri teste je vykonávané porovnanie nameraných vypínacích časov s hodnotami danými normou. Vypínací čas možno merať týmito násobkami IΔN: 1/2, 1, 2 a 5. Dostupné násobky závisia od typu a zvoleného prúdu chrániča. Ďalej možno merať spúšťací rozdielový prúd IΔ postupne narastajúcim prúdom a samozrejme aj dotykové napätie bez spustenia prúdového chrániča.
Meranie skutočnej impedancie poruchovej slučky/siete a skratového prúdu, meranie úbytku napätia ΔU%
Prístroj meria skutočnú impedanciu poruchovej slučky a siete (vrátane impedancie medzi dvoma fázami!). Prístroj umožňuje merať v obvode s prúdovým chráničom bez spustenia.
EurotestXE má v pamäti uloženú rozsiahlu tabuľku poistiek, ktorá v kombinácii s nastaviteľným koeficientom pre výpočet skratového prúdu umožňuje okamžité vyhodnotenie nameranej impedancie, resp. skratového prúdu s ohľadom na istenie obvodu.
Meranie zemných odporov a rezistivity pôdy
Prístroj umožňuje merať trojvodičovou metódou alebo dvoma kliešťovými prístrojmi bez rozpojenia meraného obvodu a bez zatláčania sond! Ďalej je možné merať rezistivitu pôdy pomocouA 1199.
Prúd, únikový prúd
Meria sa kliešťovým prístrojom; je zobrazovaná skutočná efektívna hodnota TRMS.
Výkon, účinník, celkové harmonické skreslenie, harmonické zložky
P, S, Q, PF, THDu, THDi, h0 ÷ h11
Meranie osvetlenia
Osvetlenie je možné merať pomocou externej sondyA 1172aleboA 1173.
Poradie fáz
Prístroj indikuje poradie fáz a ďalej chybové stavy (napr. neprítomnosť niektorého fázového napätia).
Test prítomnosti napätia na ochrannom vodiči
Prístroj automaticky testuje, či nie je na PE prítomné nebezpečné napätie.
Monitor napätia na svorkách
Priebežne zobrazuje napätie medzi jednotlivými svorkami a informuje o tom, ktoré svorky sú pre dané meranie použité.
Grafická funkcia pomoci
Zobrazí na displeji možnosti pripojenia prístroja k meranému objektu a ďalšie pomocné informácie.
Ukladanie výsledkov do pamäte a prenos do PC
Do pamäte EurotestuXEje možné uložiť až 1800 meranía neskôr ich vyvolať na displeji alebo preniesť do PC pomocou dodávaného softvéru EuroLink PRO. Pred meraním je možnénavyše pomocou softvéru EuroLink Pro vytvoriťpresnú štruktúru meranej inštalácie a tú preniesť do Eurotestu. Nasledujúca revízia a ukladanie výsledkov do pamäte sa tým urýchli.

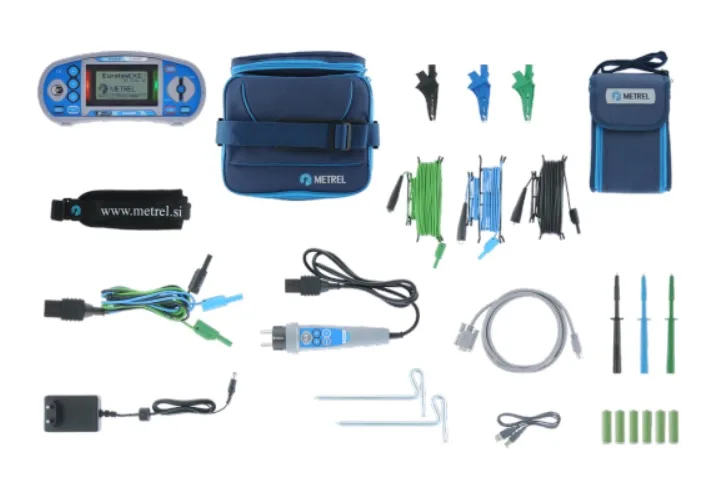

Rozsah dodávky:
|  |
- AUTO SEQUENCE - automaticky vykonáva preddefinované meracie postupy (AUTO TT, AUTO TN rcd, AUTO TN, AUTO IT)
- Port RS 232 a USB na pripojenie k PC; údaje je možné prenášať aj pomocou vstavaného modulu Bluetooth
- PC softvér EuroLink PRO je súčasťou dodávky
- Pamäť až 1800 meraní s možnosťou prenosu do PC
- Na napájanie je možné použiť akumulátory a nabíjať ich priamo v prístroji
Normy a zhoda
EN 61557, CE
Časté otázky
- Aké sú hlavné funkcie prístroja Metrel MI 3102 BT Eurotest XE?
- Prístroj umožňuje meranie izolačných odporov do 999 MΩ, testovanie prúdových chráničov (RCD), meranie zemného odporu, meranie výkonu a harmonických zložiek, test prítomnosti napätia na ochrannom vodiči a ďalšie merania podľa normy IEC/EN 61557.
- Koľko meraní je možné uložiť do pamäte prístroja?
- Prístroj má pamäť na uloženie až 1800 výsledkov meraní, ktoré je možné neskôr preniesť do PC pomocou softvéru EuroLink PRO.
- Aké komunikačné rozhrania má prístroj?
- Prístroj je vybavený portami RS 232 a USB, ako aj vstavaným modulom Bluetooth na bezdrôtový prenos údajov do PC.
- Ako závisí rozsah izolačného odporu od skúšobného napätia?
- Do 199,9 MΩ pri 50/100/250 V a do 999 MΩ pri 500/1000 V.
