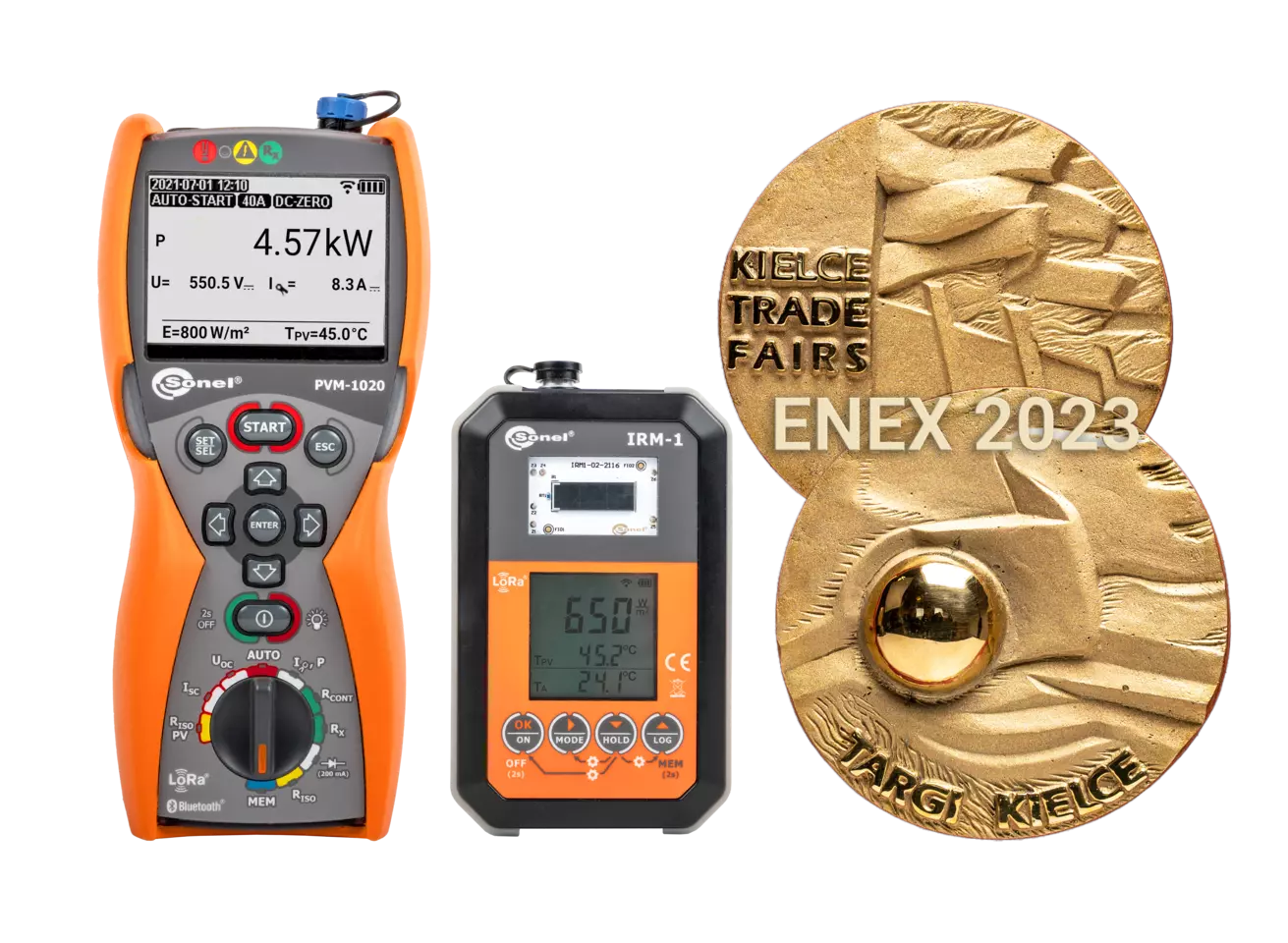

Sonel PVM-1020 KIT - Tester fotovoltaických systémov

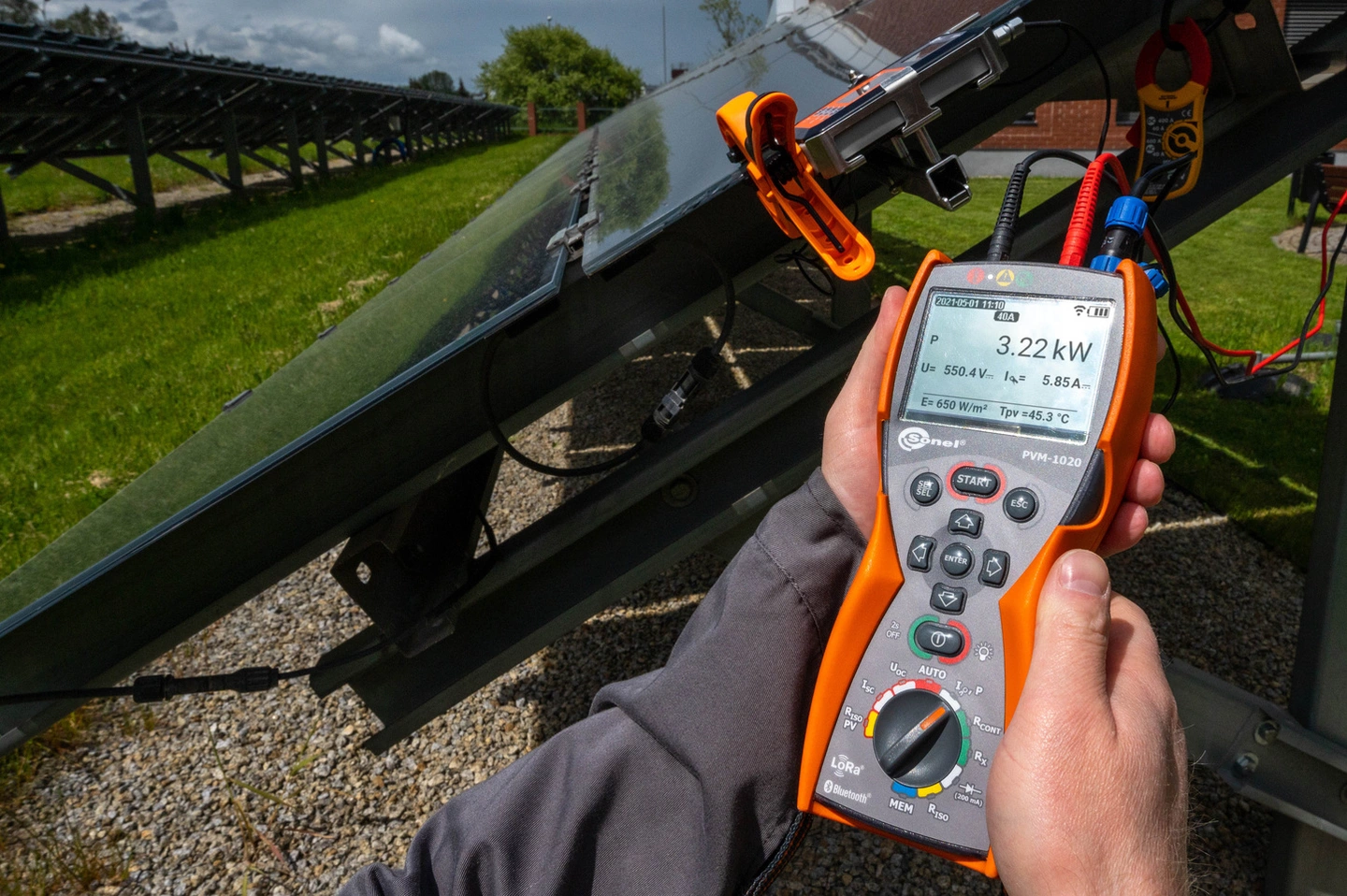

Merač Sonel PVM-1020 je pravdepodobne najmenší fotovoltaický systém na svete s takým podstatným počtom meracích funkcií. Funkcie sa volia otočným prepínačom. Ďalšie parametre sa nastavujú tlačidlami umiestnenými na kryte. Všetky tlačidlá a grafický displej sú podsvietené, čo značne uľahčuje obsluhu na zatienených miestach, napr. pri meraní pod pozemnými FV systémami. Veľká pamäť výrazne skracuje prípravu dokumentov po meraní.

IRM-1 merač slnečného žiarenia a teploty

IRM-1, malý, ale nepostrádateľný pre testovanie FV systémov. Meraním hodnôt slnečného žiarenia, ako aj teplôt panelov a okolia poskytuje potrebné údaje na prevod výsledkov do podmienok STC. Zabudovaný záznamník s pamäťou na 5000 záznamov umožňuje použitie prístroja ako nástroja v procese návrhu FVE, ako aj diagnostiky problémov s tienením panelov.

PVM-1020 | Vlastnosti

• Môže byť použitý pre merania kategórie 1 podľa IEC 62446-1.
• Režim AUTO na vykonanie sekvencie meraní po jednom stlačení tlačidla ŠTART.

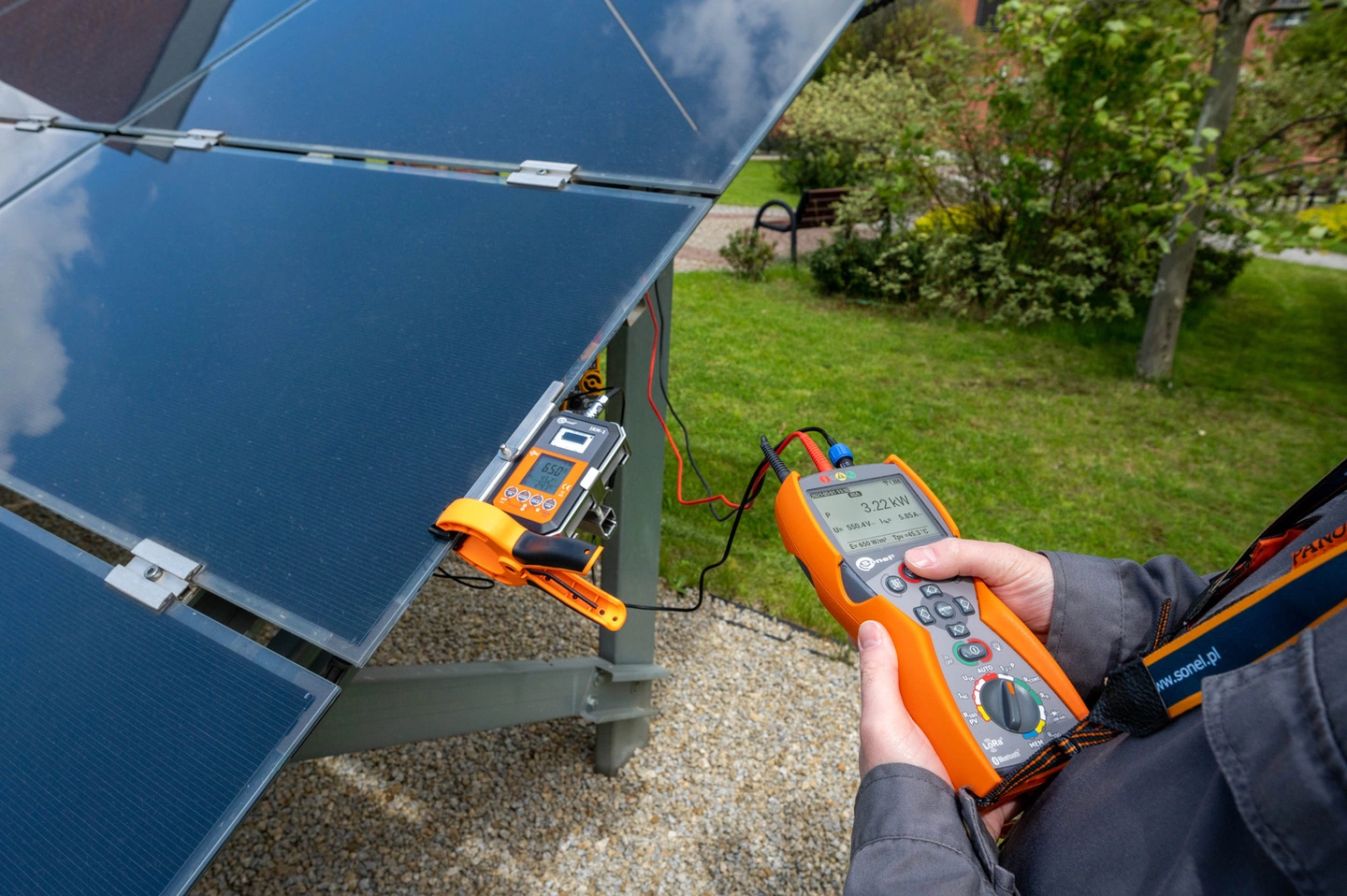

• Spoluprácou s meračom slnečného žiarenia a teploty IRM-1 prevádza namerané parametre na podmienky STC podľa IEC 60891.
• Funkcia reSYNC – automatické dopĺňanie výsledkov o parametre prostredia a ich prevod na podmienky STC po obnovení spojenia s IRM-1.
• Zabudované rádiové rozhranie LoRa zaisťuje spoluprácu s meračom IRM-1 na veľké vzdialenosti.
• Vstavaný Bluetooth modul pre komunikáciu s počítačom.
• Veľká pamäť merania: 100 objektov po 40 buniek.
• Podsvietený displej a tlačidlá.

PVM-1020 | Merané parametre

• Napätie naprázdno FV panela alebo reťaze panelov až do 1000 V DC.
• RMS napätie AC siete do 600 V s meraním frekvencie.
• Skratový prúd FV panela alebo reťaze panelov - do 20 A DC.
• Izolačný odpor FV panelov - meranie napätia 250, 500 alebo 1000 V, súčasné meranie dvoch hodnôt: RISO+ a RISO-. Izolačný odpor AC obvodov - meracie napätie 250, 500 alebo 1000 V.
• Odolnosť ochranných vodičov a vyrovnanie potenciálov s prúdom ± 200 mA.
• Meranie slaboprúdového odporu, zvuková a vizuálna signalizácia.
• Meranie prevádzkového prúdu a striedavého prúdu FV panelov - všetko pomocou externej svorky.
• Meranie výkonu AC/DC.
• Test diód s prúdom 200 mA, automatická detekcia polarity.
• Test blokovacích diód napätím 1000 V DC.

PVM-1020 | Komunikácia a softvér

Namerané údaje z PVM-1020 je možné preniesť do počítača prostredníctvom bezdrôtovej komunikácie Bluetooth. Ukladanie stiahnutých dát do obľúbených formátov a tlač zaisťuje Sonel Reader. Na vytvorenie správy o ochrane pred úrazom elektrickým prúdom použite voliteľný softvér: Sonel Reports PLUS.

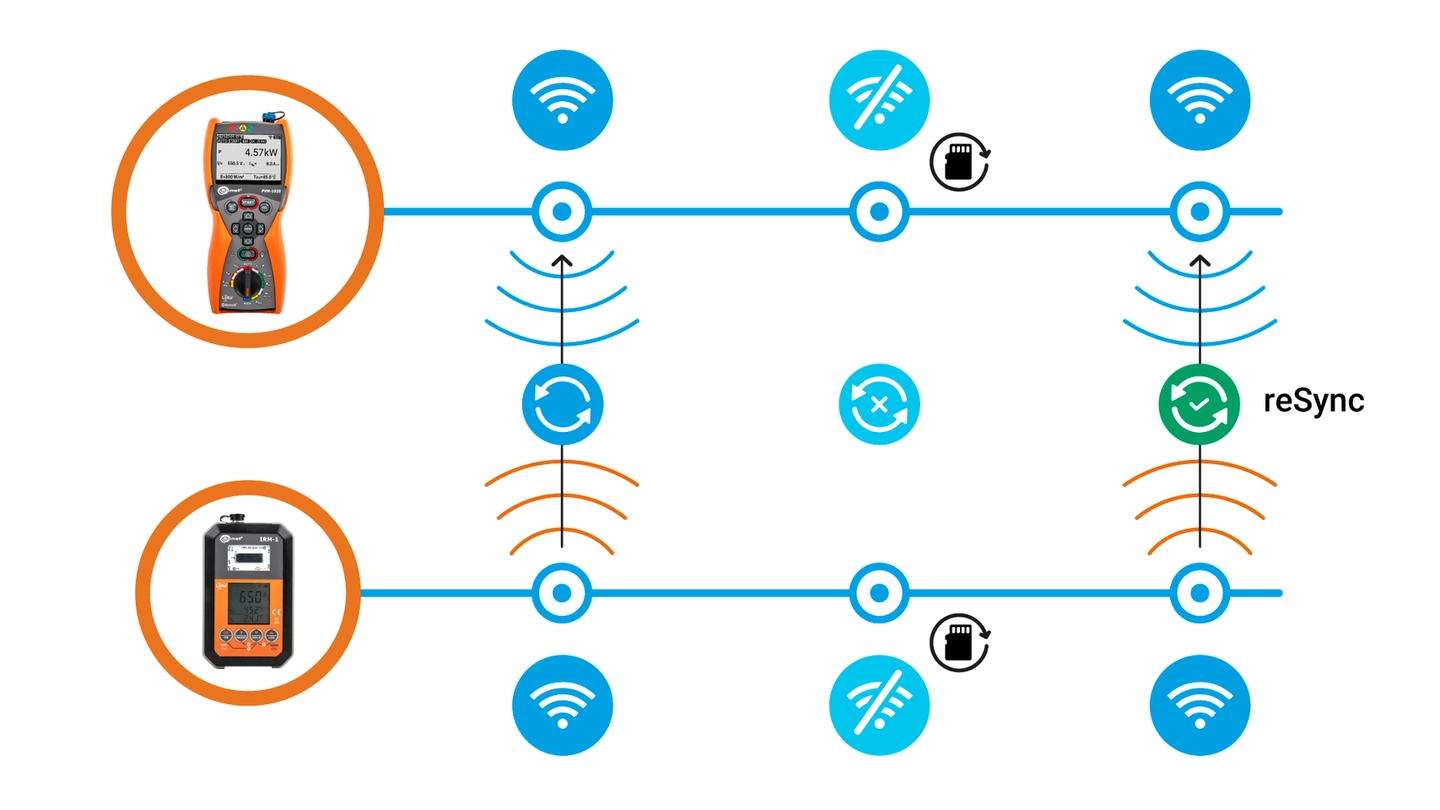

PVM-1020 | Problémy? opätovná SYNCHRONIZÁCIA!

Môže sa stať, že v priebehu meraní sa PVM-1020 vzdiali od IRM-1 tak ďaleko, že sa medzi nimi stratí komunikácia. Ak merania pokračujú, po obnovení spojenia sa výsledky automaticky doplnia o parametre prostredia, ktoré medzitým IRM-1 zaznamenal do svojej dočasnej pamäte, a prevedú do podmienok STC.

IRM-1 | Vlastnosti

• Meranie slnečného žiarenia a teploty.
• Rozhranie LoRa pre komunikáciu s meračom PVM-1020 - ponúka väčší dosah ako technológia Bluetooth!
• Automatická synchronizácia dát s meracím prístrojom PVM-1020.
• Zabudovaný kompas a snímač sklonu.
• Vstavaný záznamník, ktorý možno použiť na zaznamenávanie slnečného žiarenia pred výstavbou FV systémov, ako aj na meranie tienenia existujúcich systémov.
• Veľká meracia pamäť: 999 vyrovnávacej pamäte a 5000 záznamov rekordéra k dispozícii (jednorazový záznam) s možnosťou ich prepisovania (nepretržitý záznam).

IRM-1 | Merané parametre

• Intenzita slnečného žiarenia (ožiarenie) vo W/m2 alebo BTU/ft2 h.
• Teplota PV panela v °C alebo °F.
• Teplota okolia v °C alebo °F.
• Uhol sklonu panelov.
• Orientácia panelov pomocou vstavaného kompasu.

IRM-1 | Tesnosť a odolnosť

Merač svetla funguje dobre v drsných podmienkach prostredia. Ochranu proti vniknutiu prachu a vody zabezpečuje kryt s krytím IP65. Toto je obzvlášť dôležité pri meraniach na fotovoltaických systémoch, čo sú vonkajšie inštalácie.

IRM-1 | Komunikácia a softvér

Namerané dáta z IRM-1 je možné preniesť do počítača cez USB port. Okrem toho má zariadenie zabudované bezdrôtové rozhranie LoRa (Long Range) pre automatickú výmenu dát s meračom PVM-1020 – aj na veľké vzdialenosti.

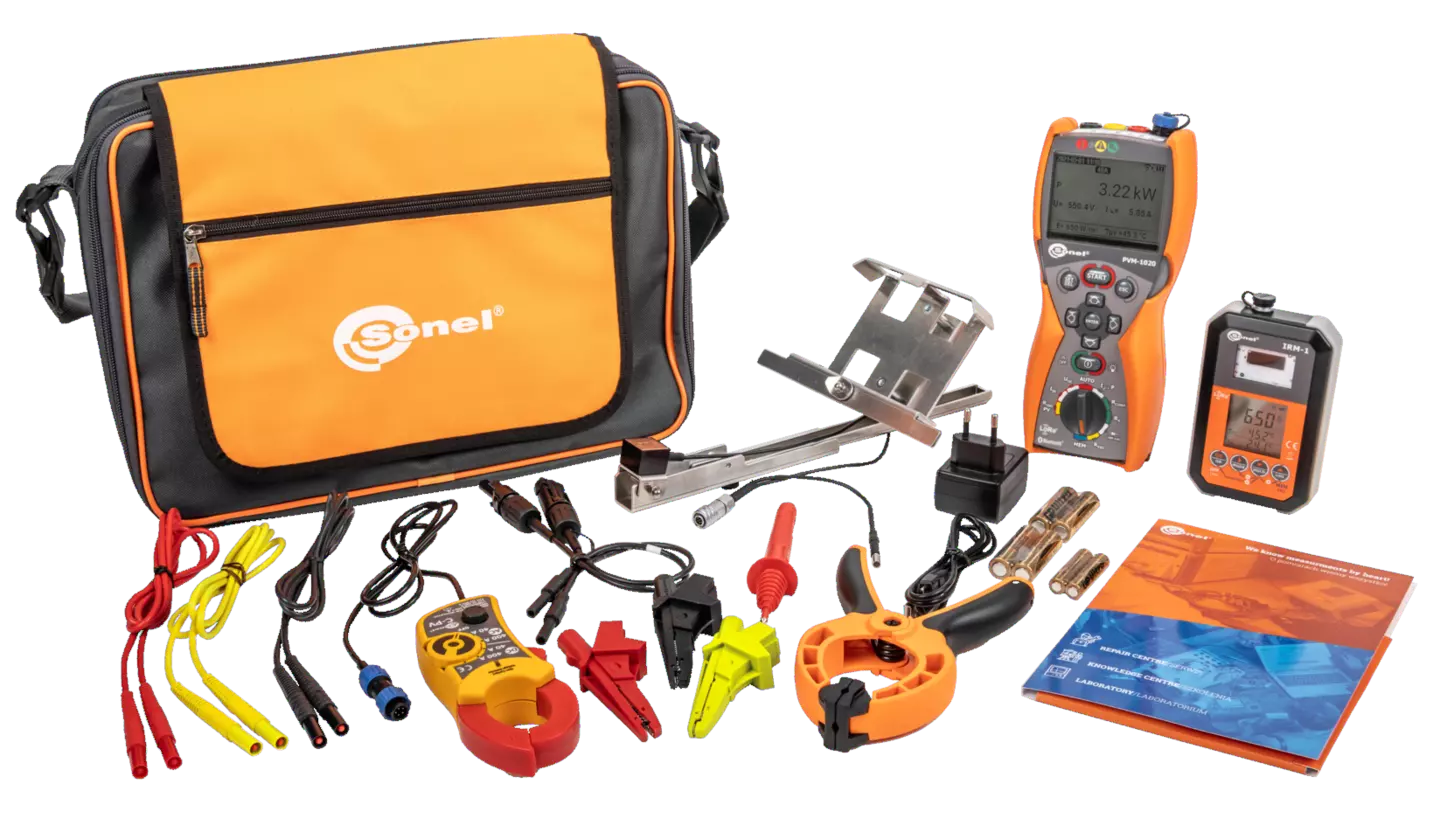

Rozsah dodávky

• PVM-1020 fotovoltaický merač
• IRM-1 merač teploty a solárneho žiarenia
• Sada pre montáž merača slnečného žiarenia pre FV panely + sonda na meranie teploty FV panelov a teploty okolia
• Skúšobný kábel 1,2 m čierny / modrý / žltý
• Krokodília spona 1 kV 20 A čierna / červená / žltá
• Pinová sonda 1 kV (banánová zásuvka) červená
• MC4 - banánový adaptér na zásuvky (sada 2 ks.)
• C-PV svorka
• 5 V napájanie s výstupom USB 2.0 a odnímateľným micro-USB káblom
• M1 závesné popruhy
• Prenosný kufrík L4
• Batéria 4x AA 1,5V
• Batéria 2x AAA 1,5V
