Chauvin Arnoux C.A 6683 - Vyhľadávač káblov a vodičov pod napätím aj bez neho

Kompaktná a odolná prenosná sada C.A 6683 je určená na trasovanie káblov, vodičov, kovových prvkov, skratov a prerušených vedení v sieťach pod napätím aj bez neho, vo stenách aj pod zemou. Intuitívne ovládanie a široké možnosti pripojenia umožňujú lokalizovať kovové vodivé časti aj v náročných podmienkach. Je ideálna pre renovácie, údržbu existujúcich inštalácií aj realizáciu nových.

Prijímač môže fungovať aj samostatne ako bezkontaktný fázový tester.

Funkcie:

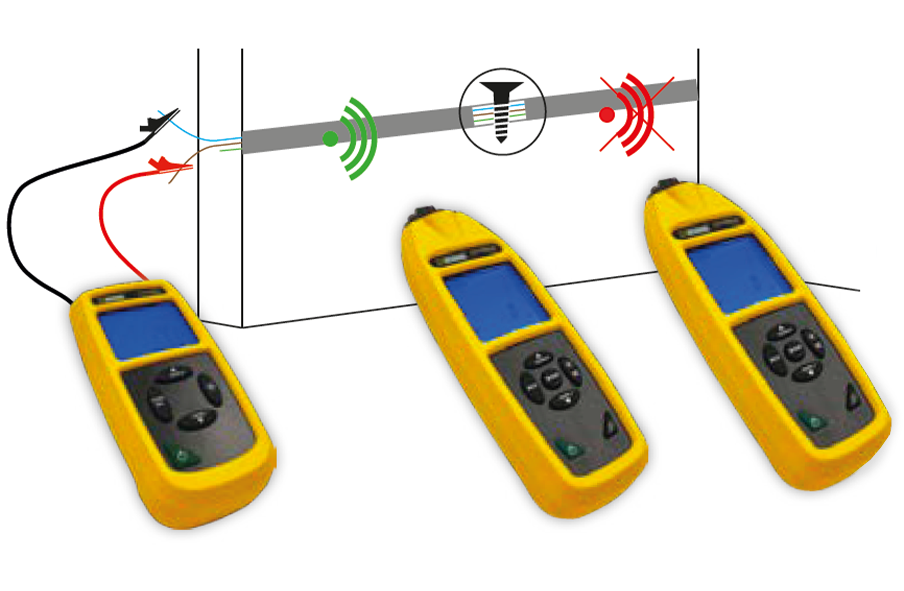

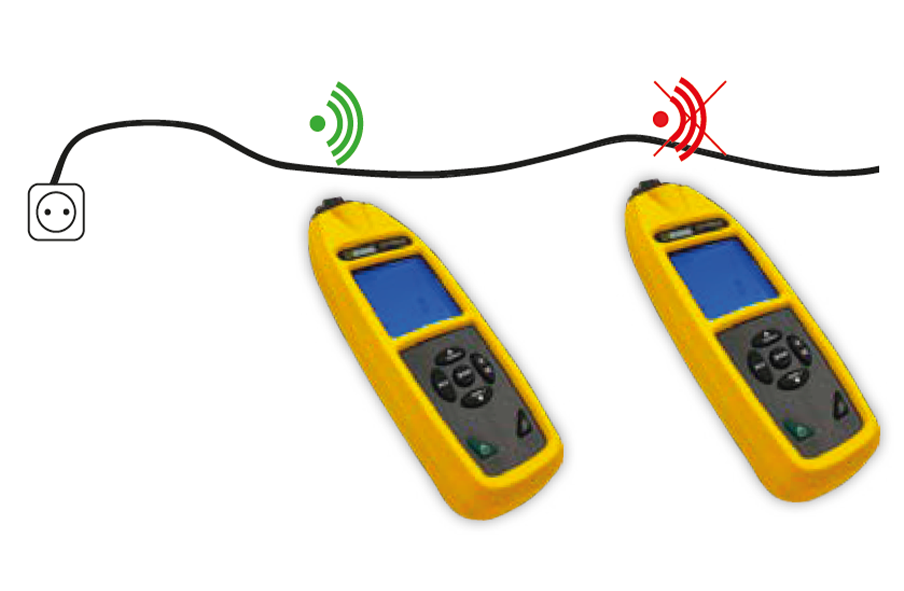

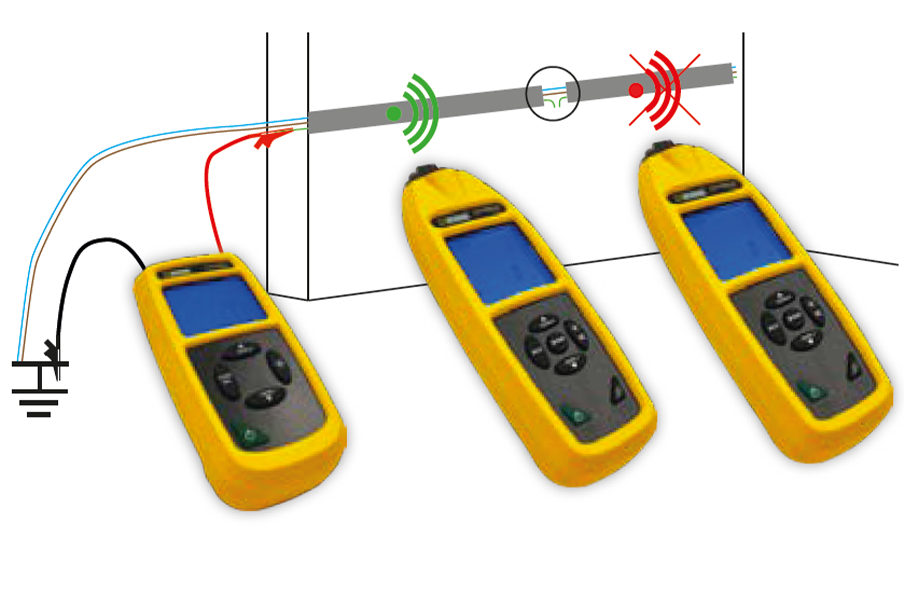

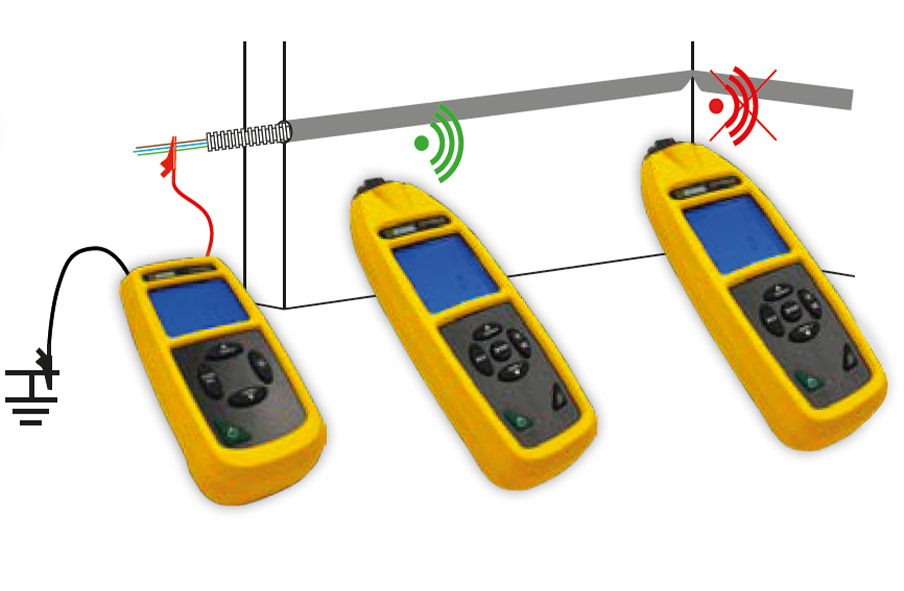

• Vyhľadávanie káblov a vodičov pod zemou aj v stenách

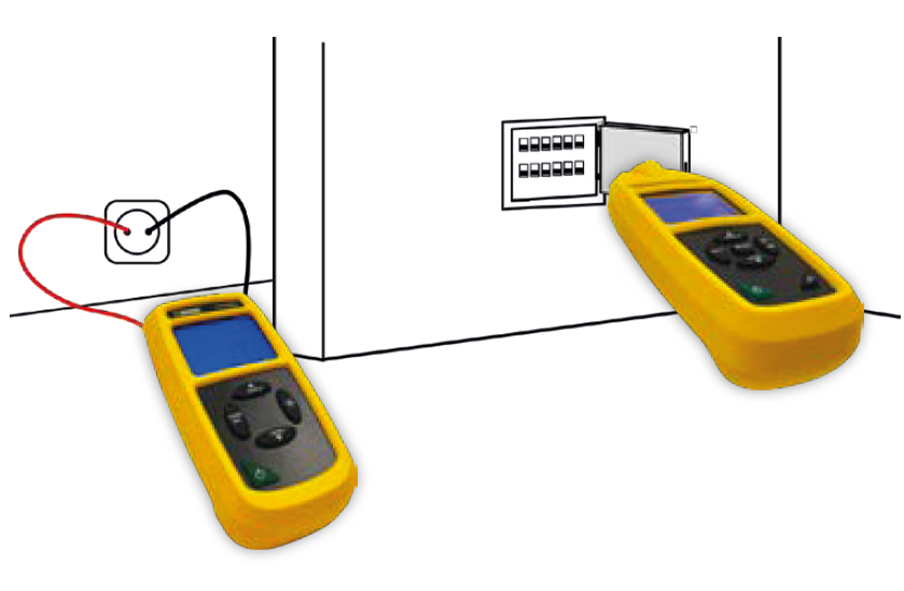

• Lokalizácia ističov a ich priradenie k obvodom

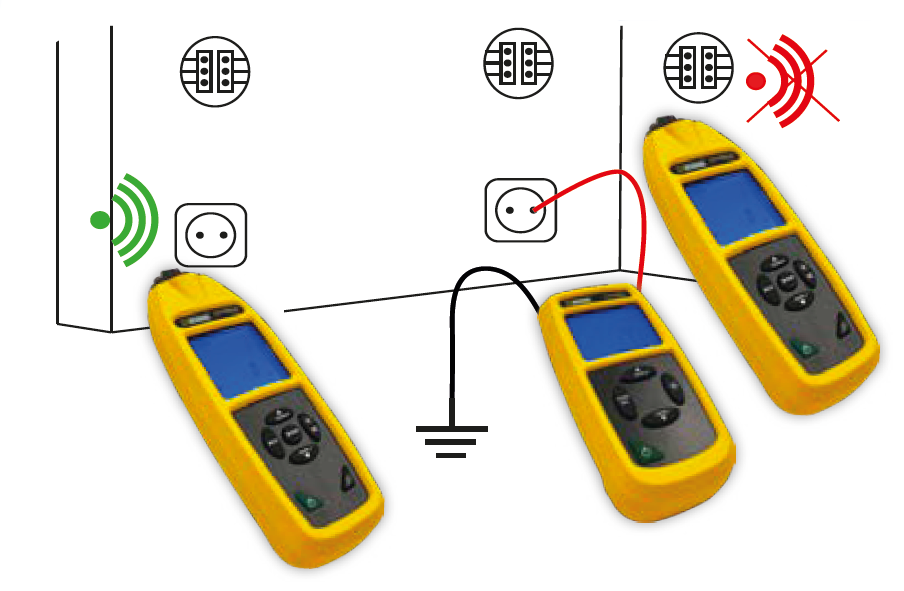

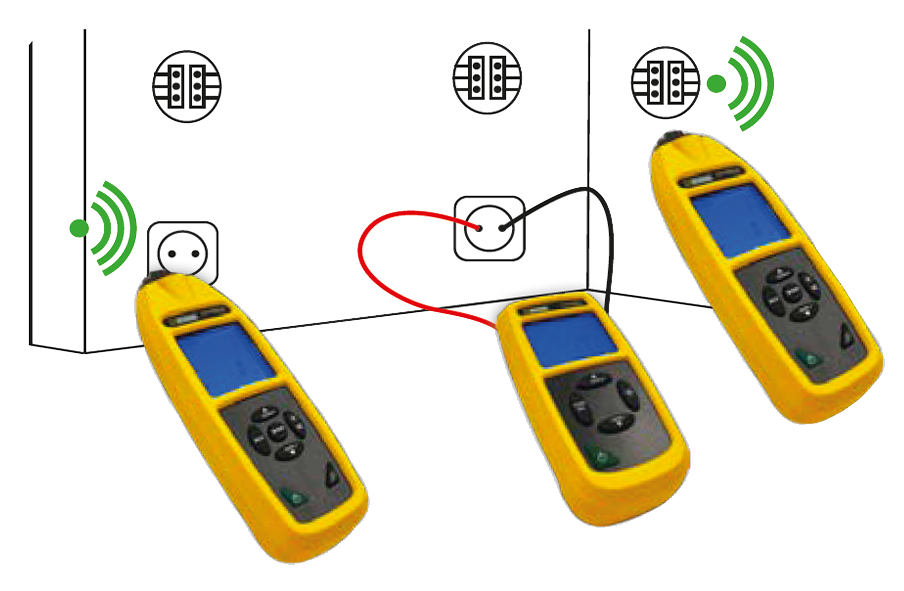

• Vyhľadávanie skrytých zásuviek a rozvodných krabíc

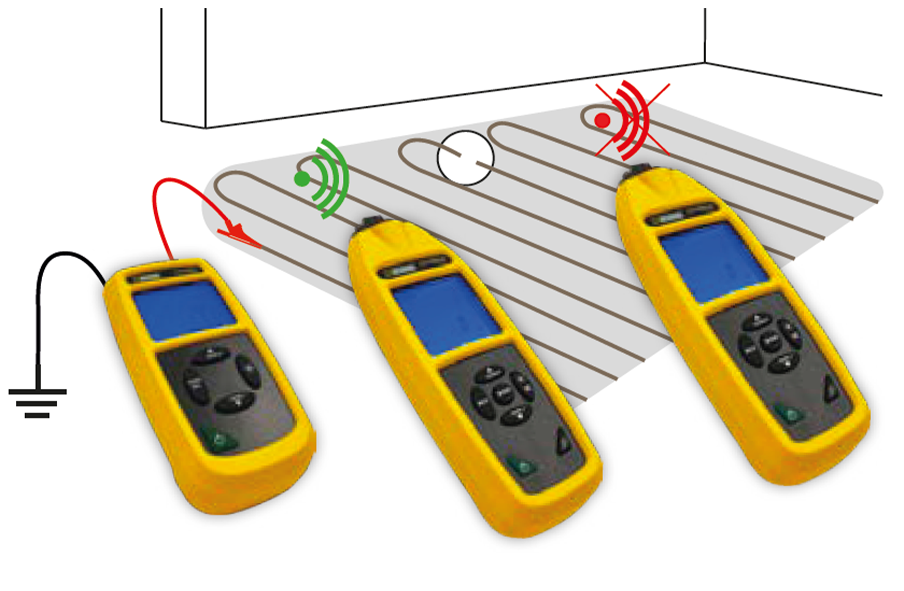

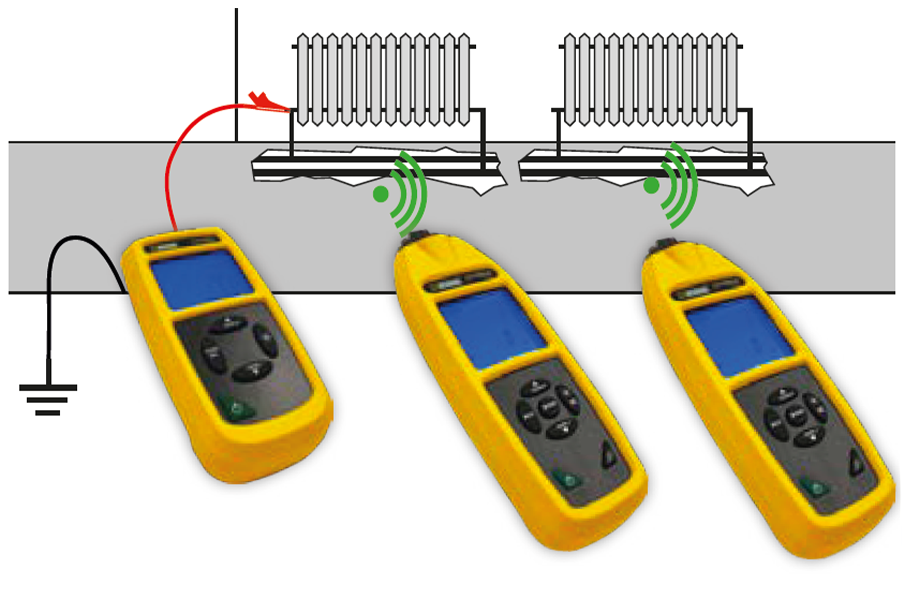

• Vyhľadávanie prerušení a skratu v podlahovom vykurovaní
• Lokalizácia kovových potrubí vodovodov a kúrenia

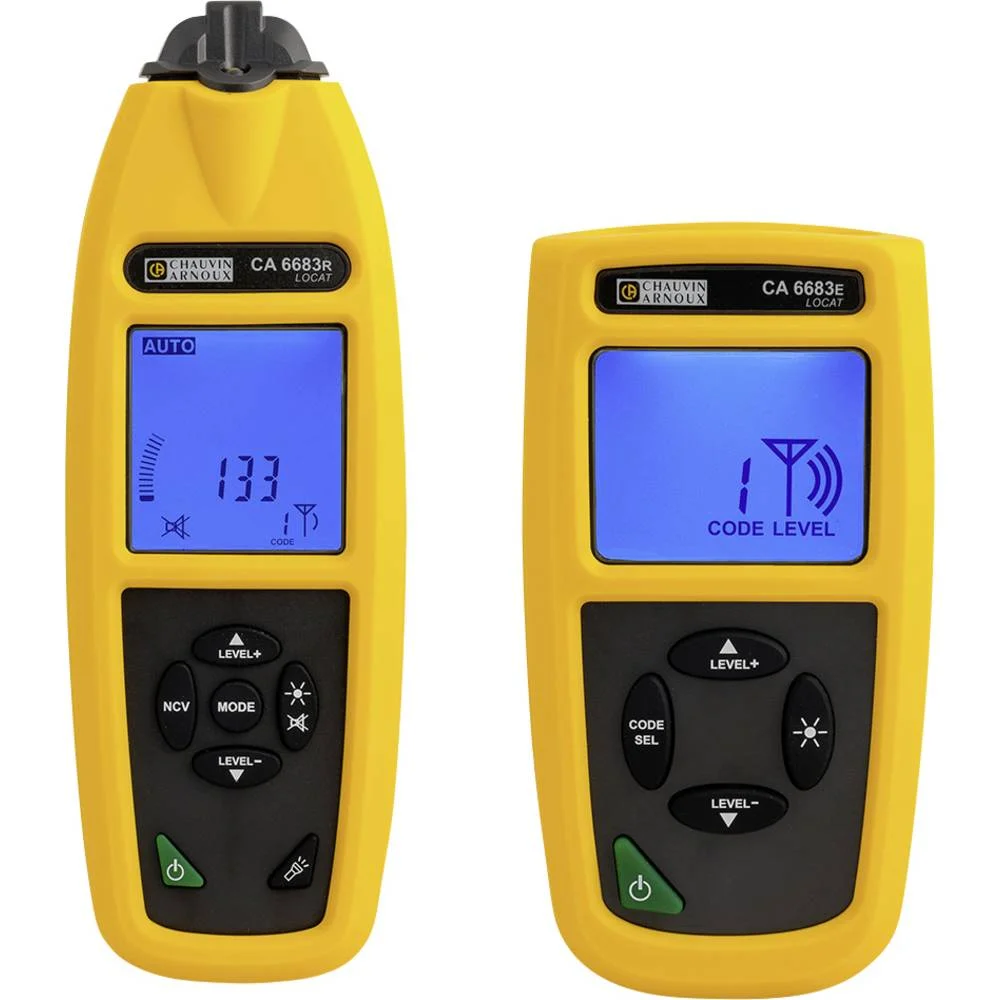

Parametre vysielača C.A 6683E:

Zobrazuje:

• Úroveň a typ napätia (AC/DC)
• Výkon prenášaného signálu
• Stav batérie
• Identifikačný kód signálu
• Prítomnosť nebezpečného napätia

Detekcia externého napätia:
12 V, 50 V, 120 V, 230 V, 400 V (50/60 Hz alebo DC)
Vysielacia frekvencia: 125 kHz
Nastaviteľná sila signálu: v 3 úrovniach
Až 7 rôznych vysielacích kódov: možnosť súčasnej lokalizácie až 7 obvodov
Displej: podsvietený, prehľadný LCD

Parametre prijímača C.A 6683R:

Zobrazuje:

• Amplitúdu signálu (digitálna hodnota + stupnica)
• Citlivosť detekcie
• ID kód vysielača a silu signálu
• Stav batérie
• Prítomnosť nebezpečného napätia

Displej: podsvietený, prehľadný LCD
Detekčná vzdialenosť s vysielačom:

• Unipolárny režim: cca 2 m
• Bipolárny režim: cca 0,5 m
• Jednoduchá slučka: až 2,5 m

Citlivosť: automatická alebo manuálna (7 úrovní)
Bezkontaktná detekcia napätia (NCV): 12 V až 1000 V AC (50/60 Hz), voči zemi
Ďalšie funkcie:

• Integrované LED svietidlo
• Vizuálna alebo zvuková indikácia signálu (zvuk možno vypnúť)
• Manuálne alebo automatické nastavenie citlivosti

Napájanie, prevádzkové podmienky, konštrukcia, záruka:

Vysielač C.A 6683E:

• Napájanie: 6× 1,5 V batérie LR03/AAA
• Automatické vypnutie podsvietenia po 1 minúte
• Bezpečnostná kategória: CAT III / 300 V
• Prevádzková teplota: 0 až 40 °C
• Skladovanie: -20 až 60 °C
• Rozmery: 16 × 8,4 × 4 cm
• Hmotnosť: 0,35 kg

Prijímač C.A 6683R:

• Napájanie: 6× 1,5 V batérie LR03/AAA
• Funkcia automatického vypnutia
• Bezpečnostná kategória: CAT III / 300 V
• Prevádzková teplota: 0 až 40 °C
• Skladovanie: -20 až 60 °C
• Rozmery: 19,8 × 6,7 × 3,6 cm
• Hmotnosť: 0,31 kg

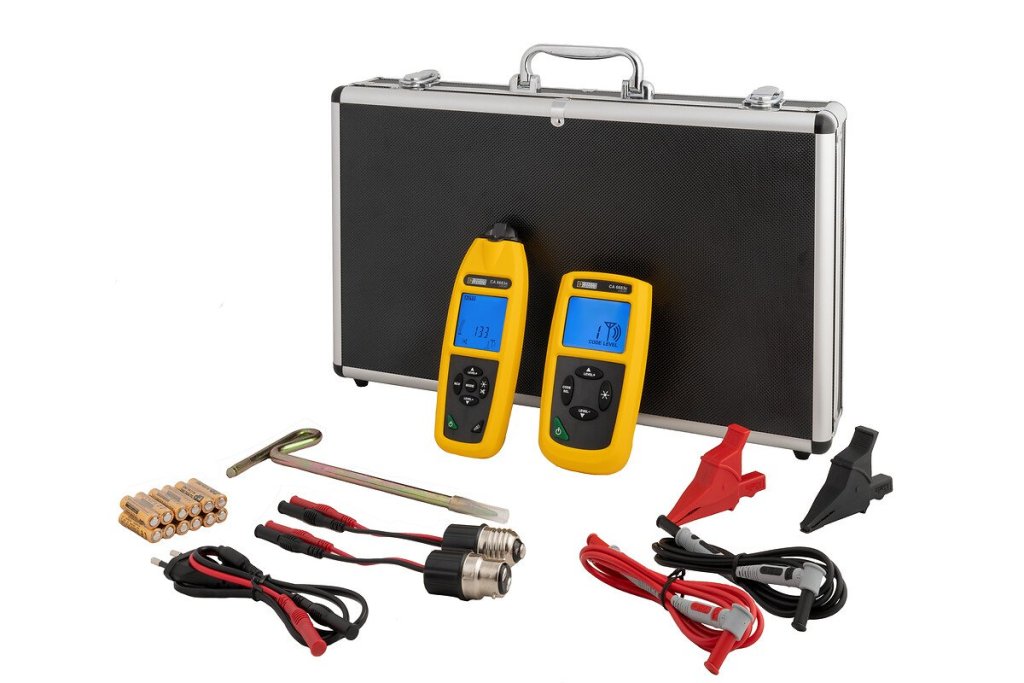

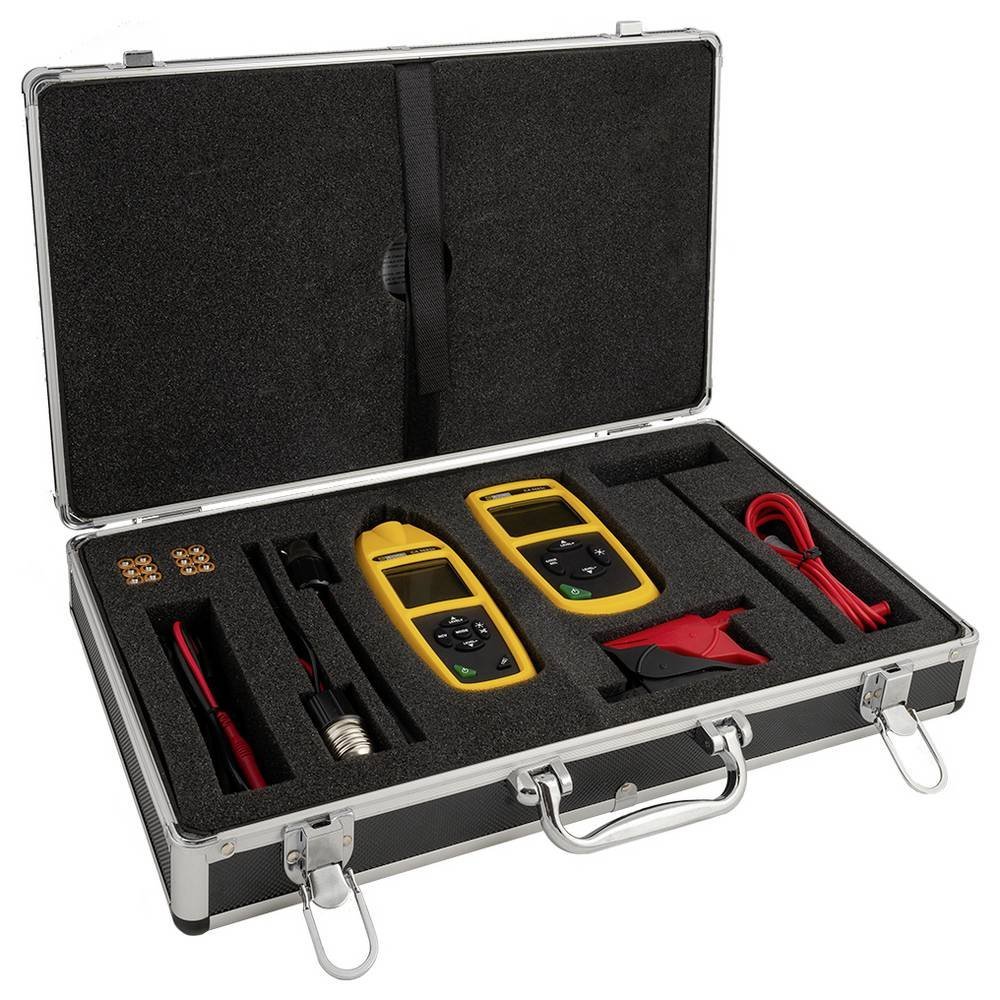

Obsah balenia:

• Vysielač C.A 6683E a prijímač C.A 6683R
• 2× predlžovací vodič (čierny a červený, 1,5 m)
• 2× krokosvorka (čierna a červená)
• 1× uzemňovací kolík v tvare T
• 1× adaptér E14
• 1× adaptér B22
• 1× adaptér do zásuvky C7
• 12× batéria 1,5 V LR03 AAA
• 1× prenosný kufrík
• Návod na obsluhu v českom jazyku
