Gossen Metrawatt METRALINE MF - Tester elektrických inštalácií

Tester inštalácií na skúšanie elektrických systémov a inštalácií v súlade s normami IEC 60364-6 (ČSN 33 2000-6, DIN VDE 0100-600), ČSN EN 50110-1 (DIN VDE 0105-100), ČSN EN 61851-1 (DIN VDE 0122-1) a príslušnými časťami normy ČSN EN 61557 (VDE 0413). Ovládaníe a menu prístroja kompletne v češtine.

METRALINE MF je vybavený farebným displejom a intuitívnymi používateľskými pokynmi pre jednoduché ovládanie. Moderná sada funkcií zahŕňa všetky skúšky potrebné pre elektrické inštalácie, e-mobilitu a meranie uzemnenia. Pohodlné ovládanie podporujú pomocné diagramy a zvukové signály. Kompaktný formát robí zariadenie ideálnym na mobilné použitie. Užívateľsky prívetivá správa dát umožňuje uloženie až 1000 nameraných hodnôt a dokumentáciu výsledkov skúšok. Prístroj je certifikovaný podľa IP 40 a CAT III 600 V / CAT IV 300 V.

Najdôležitejšie vlastnosti produktu

• Farebný grafický displej
• Intuitívne ovládanie
• Rozhranie USB na aktualizácie a vyhodnocovanie
• Veľká pamäť až pre 1000 meraní

Meracie funkcie

• Meranie impedancie poruchovej slučky a určenie skratového prúdu bez vybavenia chrániča s možnosťou nastavenia parametrov RCD
• Impedancia siete s určením očakávaného skratového prúdu a meraním poklesu napätia
• Kontinuita ochranného vodiča (meranie spojitosti prúdom približne 240 mA s automatickou zmenou polarity alebo nízkoprúdovou metódou s prúdom niekoľko mA)
• Izolačný odpor s nastaviteľným skúšobným napätím do 1 000 V
• Uzemnenie (zemný odpor troj- a štvorvodičovou metódou a meraný zemný odpor)
• Sieťové napätie a sled fáz
• Automatické testovanie prúdových chráničov – okrem základného testovania RCD (meranie a vyhodnotenie dotykového napätia, doby vybavenia a vypínacieho prúdu) umožňuje automatickú sekvenciu jednotlivých testov v súlade s normou ČSN EN 61008-1 ED.3 / ČSN EN 61009-1 ED.3. Obsahuje sadu meraní vybavovacích časov chrániča pri ½-, 1-, 2-, 5-násobku menovitého reziduálneho prúdu a meranie vybavovacieho prúdu pri jeho narastajúcej hodnote pri oboch polaritách testovacieho prúdu (0°, 180°).

Parametre a limity pre RCD

• Menovitý reziduálny vybavovací prúd: od 6 mA do 1 000 mA
• Typ chrániča podľa formy prúdu: AC, A, F, B/B+
• Samostatná voľba pre RCD-DD pre e-mobilitu so zohľadnením DC zložky 6 mA
• Typ chrániča podľa časovej závislosti vypnutia: G (všeobecný, bez oneskorenia), S (selektívny), EVSE (pre nabíjacie stanice, podľa typu)
• Limit pre dotykové napätie: 50 VAC, 25 VAC

Voliteľné príslušenstvo

• Testovací adaptér METRALINE EVSE IT na priame testovanie správnej funkčnosti a vykonávanie elektrických revízií AC nabíjacích staníc / wallboxov so zásuvkou typu 2 v súlade s normou ČSN EN IEC 61851-1 ED.3.

Vaše výhody

• Moderná sada funkcií
• Optimalizovaný pomer ceny a výkonu
• Jednoduchá obsluha vďaka funkcii nápovedy a zvukovým signálom
• Od testovania k výsledkom v priebehu niekoľkých kliknutí

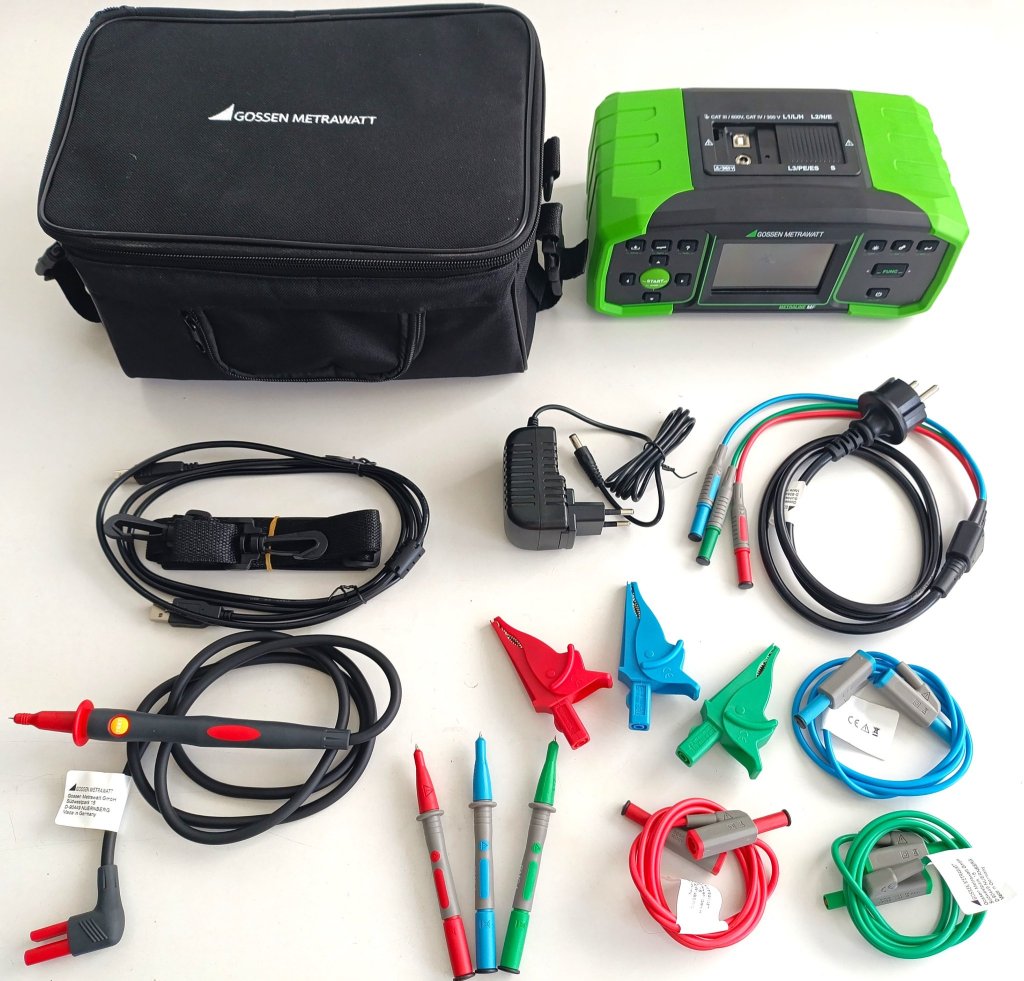

Obsah balenia

• METRALINE MF (M520F)
• 3 meracie káble, dĺžka 1 m
• 3 skúšobné hroty
• 3 krokosvorky
• 1 merací kábel so Schuko zástrčkou
• 1 merací kábel s testovacím tlačidlom na spustenie merania
• 2 USB káble
• 1 akumulátor
• 1 napájací zdroj
• 1 brašna
• 1 stručný návod
• 1 kalibračný protokol od výrobcu
