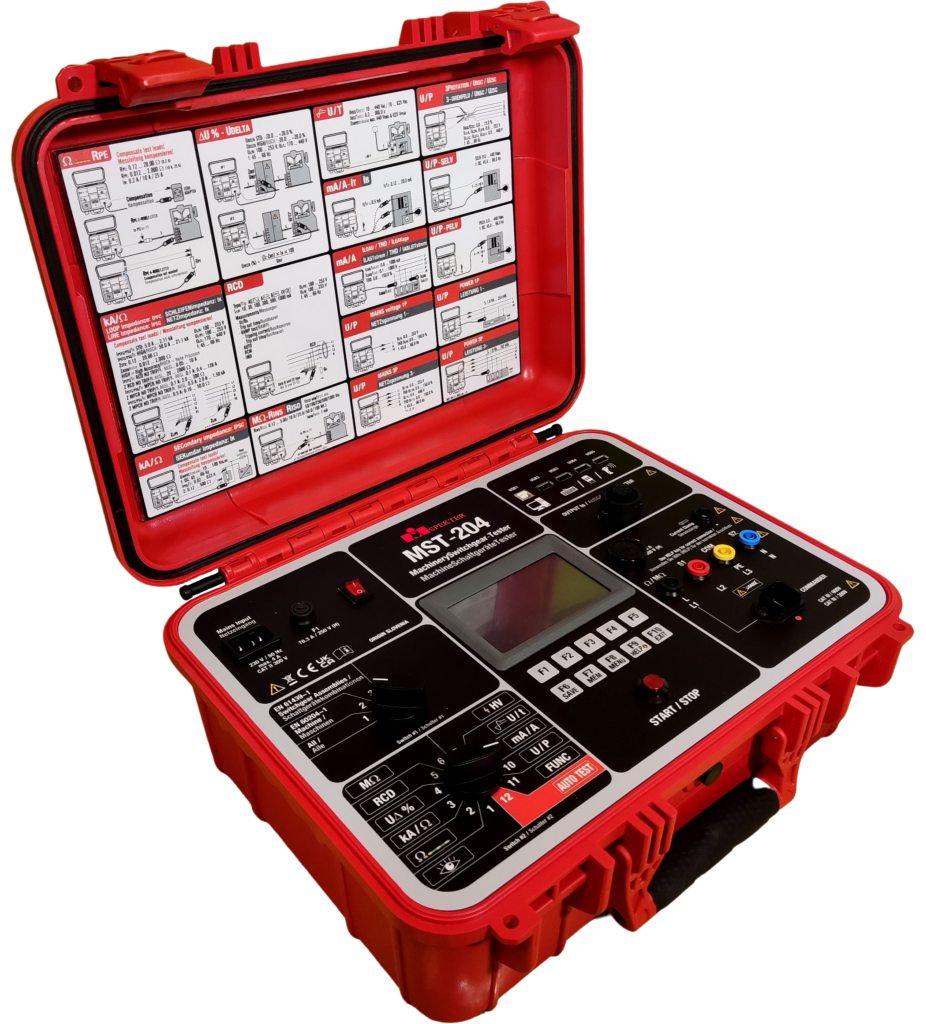

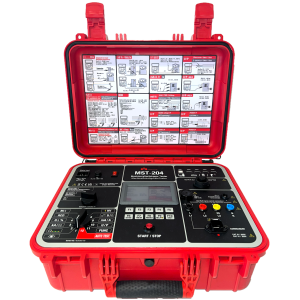

MI Spekter MST-204 - Tester elektrických častí strojových zariadení

Multifunkčný tester Mi Spekter MST-204 je merací prístroj určený na testovanie účinnosti ochranných opatrení v strojoch, nízkonapäťových spínacích zariadeniach a rozvádzačoch. Použitie vysokonapäťového adaptéra (HVA-204) rozširuje funkcie hlavnej jednotky o schopnosť testovať striedavé vysoké napätie. Trojfázový adaptér (TPA-204) umožňuje používateľom testovať zváracie zariadenia, prenosné spotrebiče, predlžovacie káble, PRCD, nabíjacie káble pre elektromobily a ďalšie. Pokročilá funkcia AUTO-TEST umožňuje používateľom rýchlo a jednoducho vykonávať preddefinované testovacie sekvencie alebo testovacie plány vytvorené zákazníkom. Vstavaná veľká pamäť dokáže uchovávať namerané výsledky, ktoré môžu byť neskôr prenesené do počítačového softvéru na vytváranie testovacích protokolov.

Testy podľa noriem

Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem:

• STN EN 60204-1 – Bezpečnosť strojových zariadení. Elektrické zariadenia pracovných strojov. Časť 1: Všeobecné požiadavky
• STN EN 61439-1 – Rozvádzače nízkeho napätia – Časť 1: Typovo skúšané a čiastočne typovo skúšané rozvádzače
• STN EN 61180 – Technika skúšok vysokým napätím pre zariadenia nízkeho napätia – Definície, požiadavky a skúšobné postupy
• STN EN 50191 – Zriaďovanie a prevádzka skúšobných elektrických zariadení
• STN EN 60974-4 – Zariadenia pre oblúkové zváranie – Časť 4: Kontrola a skúšanie zváracích zariadení v prevádzke
• STN EN 50678 – Všeobecný postup overovania účinnosti ochranných opatrení elektrických spotrebičov po oprave
• STN EN 50699 – Opakované skúšky elektrických spotrebičov
• STN EN 61557 – Elektrická bezpečnosť v nízkonapäťových rozvodných sieťach do 1 000 V AC a 1 500 V DC
• Časť 1: Všeobecné požiadavky
• Časť 2: Izolačný odpor
• Časť 3: Impedancia slučky
• Časť 4: Odpor uzemnenia a ochranného pospájania
• Časť 6: Prúdové chrániče (RCD)
• Časť 7: Sled fáz
• Časť 14: Zariadenia na testovanie bezpečnosti elektrických strojových zariadení
• Časť 16: Zariadenia na testovanie účinnosti ochranných opatrení pre elektrické alebo medicínske elektrické zariadenia

Parametre a funkcie

• Test prepojenia prúdom 200 mA, 10 A a 25 A s rozlíšením až 1 mΩ, podpora 2-vodičového aj 4-vodičového (Kelvin) zapojenia
• Meranie izolácie do 100 MΩ testovacím napätím 50–1000 V alebo nastaviteľne 50–1000 V; možnosť aktivovať funkciu RAMP
• Vysokonapäťový test (len s HVA-204) striedavým napätím 250 – 5100 V; režimy RAMP UP, RAMP UP/DOWN, bez rampy
• Meranie slučkovej impedancie a vnútorného odporu siete s rozlíšením 0,001 Ω, testovací prúd až 121 A (impulzne), skratový prúd až 21,1 kA
• Meranie bez vybavenia chrániča
• Meranie úbytku napätia vysokým prúdom
• Meranie RCD & PRCD (typy A, A-S, A-EV, B/B+, F, AC atď.), test vybavenia pri x0,5; x1; x2; x5 IΔn
• Meranie zvyškového napätia
• Čas vybíjania do 300 s pri 60 V, nastaviteľné od 25 V
• Záznam výsledkov vizuálnej kontroly
• Meranie unikajúceho prúdu (voliteľné príslušenstvo CC-204-50A)
• Meranie dotykového prúdu
• Meranie zaťažovacieho prúdu externou kliešťovou sondou (CC-204-1000A)
• Meranie napätia v 1f aj 3f sústavách
• Meranie PELV a SELV
• Test sledu fáz
• Meranie výkonov v 2, 3 a 4-vodičovej sieti: U, I, P, S, Q, cos ϕ, PF

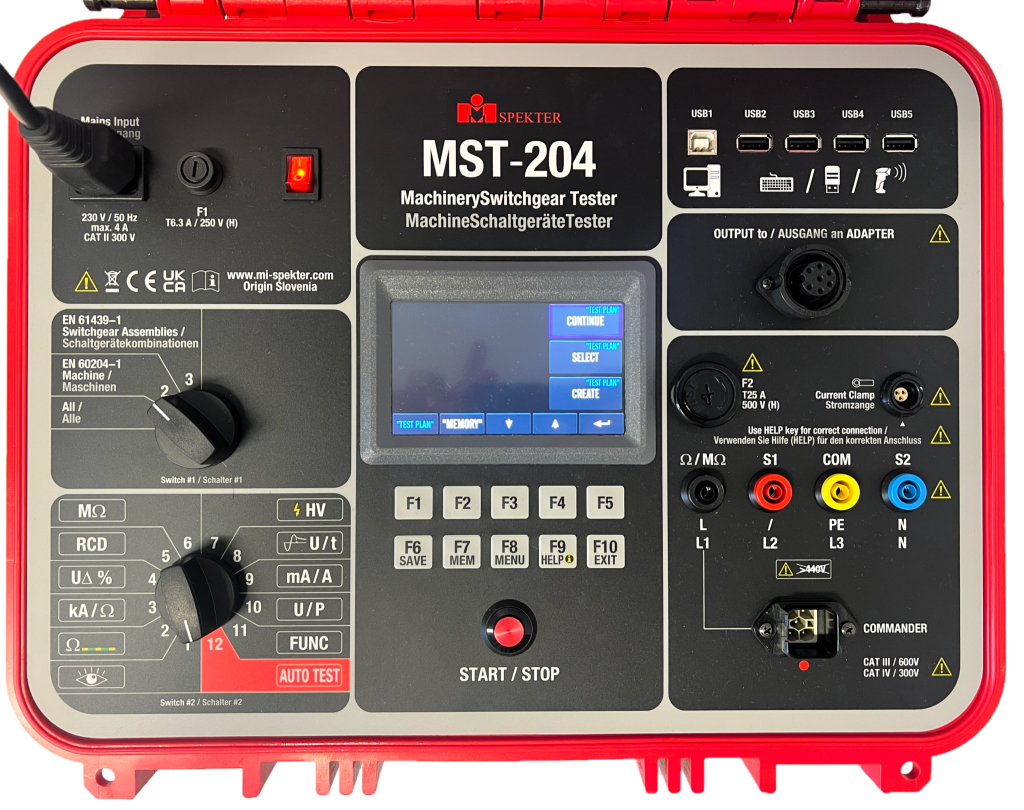

Meranie, analýza, ovládanie

• Jednoduché ovládanie ikonami a 10 tlačidlami
• Obrazovka nápovedy s grafickým zapojením
• Automatické parametre a limity podľa vybranej normy
• Vizuálne a zvukové varovanie pri prekročení limitov
• Automatické skripty s testami, inštrukciami a organizáciou výsledkov
• Diaľkové ovládanie (voliteľné príslušenstvo): START, STOP, SAVE, ENTER
• Vyhľadávanie a zobrazovanie uložených údajov
• Možnosť kontinuálneho merania alebo časovača
• Generovanie a tlač protokolov pomocou SW-MST-204

Komunikácia, rozhranie a ukladanie dát

• 1× USB-B na prenos dát do PC
• 4× USB-A na čítačku čiarových kódov, klávesnicu a USB disk
• Pamäť až pre 30 000 lokalít

Napájanie, prevádzkové podmienky, konštrukcia, záruka

• Farebný dotykový LCD displej 480 × 272, 4,3"
• Napájanie 230 V / 50 Hz
• Spotreba: 230 VA (bez HVA-204), 850 VA (s HVA-204)
• Robustná konštrukcia, ergonomický dizajn
• Nastaviteľná intenzita zvuku
• Krytie IP65 (zavretý kufor), IP40 (otvorený kufor), odnímateľné veko s nápovedou
• Samostatné textilné puzdro na príslušenstvo
• Možnosť pripojenia do 19" racku
• Bezpečnostná kategória do 600 V / CAT III, 300 V / CAT IV
• Odolnosť proti pádu z výšky 0,5 m
• Prevádzková teplota: 0 až 45 °C
• Skladovacia teplota: -30 až 60 °C
• Rozmery: 40,5 × 33 × 18 cm (MST-204 aj HVA-204)
• Hmotnosť: cca 11,6 kg (MST-204), 13,1 kg (HVA-204), bez príslušenstva
• Záruka na hlavnú jednotku: 24 mesiacov

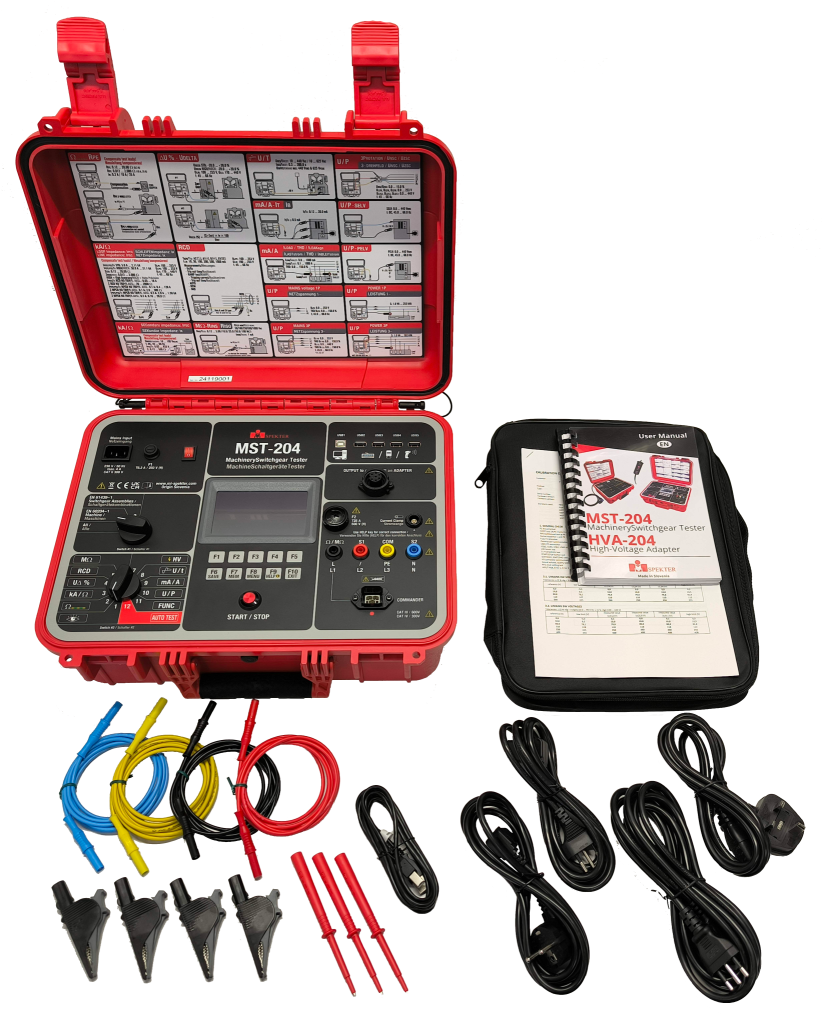

Rozsah dodávky

• Tester MST-204
• 1× kľúč pre uzamknutie HV testu
• 2× predlžovací vodič 2 m
• 2× predlžovací vodič 10 m
• 2× krokosvorka
• 3× merací hrot
• 3× napájací kábel (Schuko, Swiss, UK)
• 1× komunikačný USB kábel
• 1× puzdro
• 1× kalibračný certifikát
• Návod na obsluhu
