Sonel PVM-1021 Pro - Kompaktný merač pre fotovoltické systémy do 1000 V

Súprava meracích prístrojov s príslušenstvom – ideálne riešenie pre profesionálne testovanie FV inštalácií.

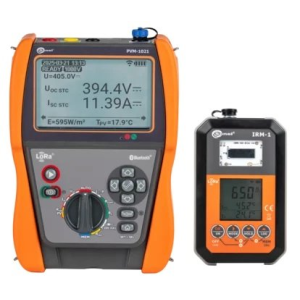

Súprava obsahuje:

• fotovoltický merač Sonel PVM-1021
• merač slnečného žiarenia a teploty Sonel IRM-1

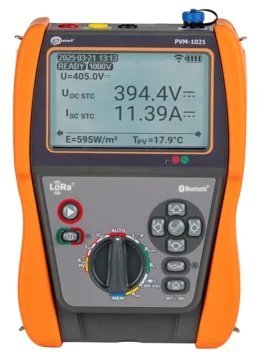

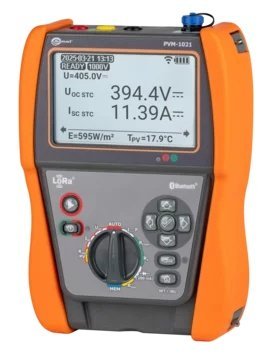

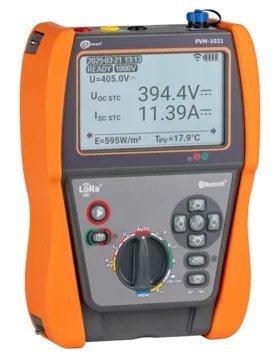

Fotovoltický merač PVM-1021

Kompaktný prístroj určený na meranie fotovoltických systémov do 1000 V.

• široká škála meracích funkcií, ovládanie otočným prepínačom
• tlačidlá a grafický displej s podsvietením pre pohodlnú prácu aj v tieni
• veľká pamäť meraní: jednoduchšia a rýchlejšia príprava dokumentácie

Merač slnečného žiarenia a teploty IRM-1

Nezastupiteľný pomocník pri testovaní FV systémov.

• meria hodnoty slnečného žiarenia, teplotu panelov aj okolia
• umožňuje prevod výsledkov na STC podmienky
• vstavaný zapisovač s pamäťou 5000 záznamov
• vhodný aj pre návrh FV elektrární a diagnostiku tienenia panelov

Vlastnosti PVM-1021

• Možno ho použiť na merania kategórie 1 podľa EN 62446-1.
• AUTO režim umožňuje vykonať sekvenciu meraní po jednom stlačení tlačidla START.
• Prevádza namerané parametre na STC podmienky podľa EN IEC 60891 v spolupráci s meračom slnečného žiarenia a teploty IRM-1.
• Funkcia reSYNC – automatické doplnenie výsledkov o environmentálne parametre a ich konverzia na STC podmienky po obnovení spojenia s IRM-1.
• Zabudované LoRa rádiové rozhranie zabezpečuje spoluprácu s IRM-1 na veľké vzdialenosti.
• Zabudovaný Bluetooth modul pre komunikáciu s počítačom.
• Veľká pamäť meraní: 100 objektov so 40 bunkami každý.
• Podsvietený displej a tlačidlá pre pohodlné použitie aj v tieni.

Merané parametre PVM-1021

• Napätie na otvorenom obvode (OCV) fotovoltického panelu alebo reťazca panelov, až do 1000 V DC.
• RMS napätie AC siete až do 600 V s meraním frekvencie.
• Prúd skratového spojenia (Isc) fotovoltického panelu alebo reťazca panelov – až do 20 A DC.
• Izolačný odpor FV panelov – meracie napätie 250, 500 alebo 1000 V, súčasné meranie dvoch hodnôt: RISO+ a RISO-.
• Izolačný odpor AC obvodov – meracie napätie 250, 500 alebo 1000 V.
• Odpor ochranných vodičov a vyrovnávacieho vodiča s prúdom ± 200 mA. Meranie nízkoprúdového odporu s akustickým a vizuálnym signalizovaním.
• Meranie prevádzkového prúdu FV panelov a AC prúdu – všetko pomocou externých svoriek (klieští).
• Meranie výkonu AC/DC.
• Test diód s prúdom 200 mA, automatická detekcia polarity. Test blokovacích diód s napätím 1000 V DC.

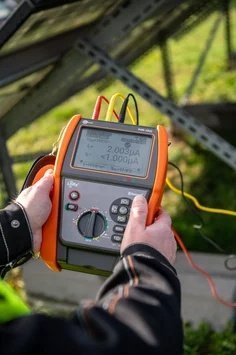

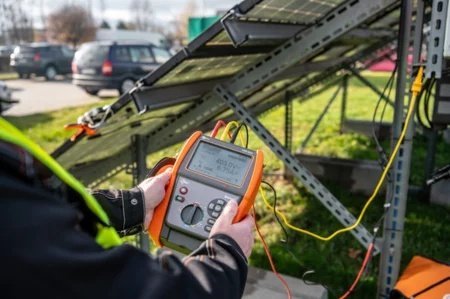

Tesnosť a odolnosť

PVM-1021 je navrhnutý tak, aby spoľahlivo fungoval aj v náročných podmienkach. Krytie IP54 zabezpečuje ochranu proti prachu a vode, čo je kľúčové pre merania na vonkajších fotovoltických systémoch.

PVM-1021 | Komunikácia a softvér

Meracie dáta môžete jednoducho prenášať do počítača prostredníctvom Bluetooth. Ich uloženie do populárnych formátov a tlač zabezpečuje softvér Sonel Reader. Pre generovanie detailných správ o ochrane pred elektrickým prúdom môžete použiť voliteľný softvér Sonel Reports PLUS.

PVM-1021 | Funkcia reSYNC

Ak sa počas meraní hlavný merač vzdiali od IRM-1 natoľko, že sa stratí komunikácia, reSYNC funkcia automaticky doplní výsledky po obnovení spojenia. Environmentálne parametre zaznamenané IRM-1 vo svojej dočasnej pamäti sa prevedú do STC podmienok, takže vaše dáta zostávajú kompletné a presné.

Technická špecifikácia PVM-1021

Vlastnosti IRM-1

• Meranie slnečného žiarenia a teploty
• LoRa rozhranie na komunikáciu s hlavným meračom – umožňuje väčší dosah než technológia Bluetooth
• Automatická synchronizácia dát s hlavným meračom pomocou funkcie reSYNC
• Zabudovaný kompas a senzor sklonu
• Zabudovaný zapisovač, vhodný na zaznamenávanie slnečného žiarenia pred výstavbou FV systémov a na meranie tienenia existujúcich systémov
• Veľká pamäť meraní: 999 pamäťových buniek cache a 5000 záznamov zapisovača (jednorazové záznamy) s možnosťou ich prepisovania (kontinuálne záznamy)

Merané parametre IRM-1

• Intenzita slnečného žiarenia (irradiancia) v W/m² alebo BTU/ft²·h
• Teplota FV panelu v °C alebo °F
• Teplota okolia v °C alebo °F
• Uhol sklonu panelov
• Orientácia panelov pomocou zabudovaného kompasu

Tesnosť a odolnosť IRM-1

IRM-1 spoľahlivo funguje aj v náročných podmienkach. Ochranu proti prachu a vode zabezpečuje kryt s krytím IP65, čo je obzvlášť dôležité pri meraniach na vonkajších fotovoltických systémoch.

Komunikácia a softvér IRM-1

Meracie dáta z IRM-1 je možné prenášať do počítača prostredníctvom USB portu. Okrem toho má prístroj zabudované bezdrôtové LoRa rozhranie (Long Range) na automatickú výmenu dát s hlavným meračom – aj na veľké vzdialenosti.

Technická špecifikácia IRM-1
