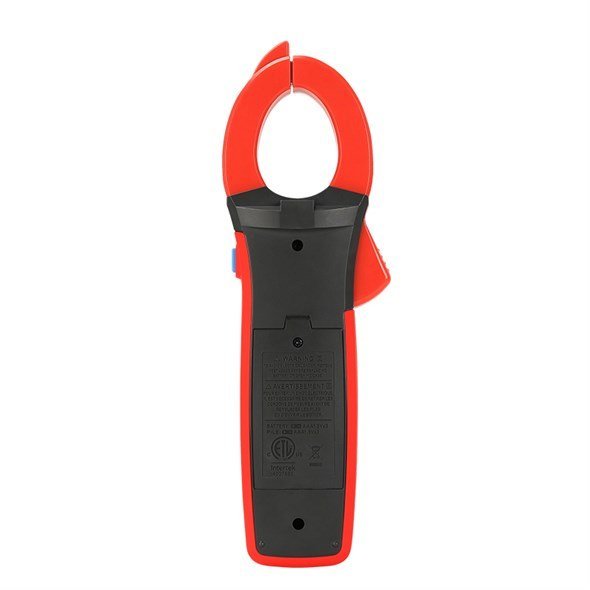

UNI-T UT207B - Kliešťový multimeter

ico Novinka


Digitálny kliešťový merač UT207B slúži na meranie striedavých a jednosmerných napätí do 1000V, AC a DC prúdov do 1000A a frekvece u nízkeho napätia (nn) do 1000V a prúdu do 1000A v rozmedzí 40Hz až 400Hz a u malého napätia (mn) 10Hz až 1MHz.

Cena s DPH 103,20 €
Cena bez DPH 86,00 €
Skladom do 3 dní u nás
množstvo


Kategórie: Kliešťové multimetre
Kód: 07720264
Záruka: 2 Roky
Výrobca: UNI-T



UNI-T UT207B - Kliešťový multimeter

Digitálny kliešťový merač UT207B slúži na meranie striedavých a jednosmerných napätí do 1000V, AC a DC prúdov do 1000A a frekvece u nízkeho napätia (nn) do 1000V a prúdu do 1000A v rozmedzí 40Hz až 400Hz a u malého napätia (mn) 10Hz až 1MHz. Na všetkých rozsahoch má ochranu pred väčším napätím ako 1000V a zvukový a optický alarm. Štvormiestny viac segmentový displej s rozmerom 43 x 45 mm so zadným podsvietením a rýchlu obnovovacou frekvenciou (3krát / s). Maximálna zobraziteľná hodnota 6000. Displej obsahuje analógovú 31 dílkové stupnici (bar graf). Roztvorenie čeľustí umožňuje meranie na kábloch s priemerom až 42mm. Bezkontaktné snímanie elektrického poľa (NCV) umožňuje detekovať vodiče pod napätím. Priložená sonda - kryt hrotov na testovacích kábloch umožňuje meranie na rozvodoch nn v kategórii CAT III bez nebezpečenstva vzniku oblúku. Bez krytov na hrotoch možno merať testovacími káble len na rozvodoch nn kategórie CAT II (napríklad zásuvky 230V). Snímačom je citlivá Hallova sonda. Možnosť dokúpenia pružné slučky pre meranie prúdov až do 3000A. Napájacie batérie 3ks 1,5V R03. Príkon merača je cca 1,8 mA. Prístroj má funkciu automatickej úspory energie - po 15tich minútach prechádza do režimu spánku, kedy má spotrebu len <50μA, čo účinne predlžuje životnosť batérie. Funkciu úspory energie možno vypnúť.


Parametre produktu:

- meranie AC / DC napätia a prúdu, odporu, diód, spojitosti, kapacity
- automatické zobrazenie polarity
- meranie frekvencie prúdov a nízkych napätí (nn) do 1000 V v rozsahu 40 až 400Hz
- meranie frekvencie malého napätia (mn) v rozsahu 10Hz až 1MHz
- meranie kapacít 60nF až 60mF
- pomerové (relatívna) meranie napätia a kapacít
- viac segmentový displej a zvukový / vizuálny alarm
- ochrana pred napätím väčším než 1000V naprieč rozsahy
- funkcia NCV - bezkontaktné detekcia vodičov pod napätím
- funkcia LoZ V ~ meranie s nízkou vstupnou impedanciou (cca 2kΩ) prístroje
- funkcia INRUSH - meranie prechodového deja dlhého do 100msec - spúšťacieho prúdu pri zapínaní spotrebiča až do 3000A s prídavnou pružnou slučkou
- funkcia LPF ACV - meranie AC napätia s nf filtrom (cca 2,5kHz) na meničoch aj s variabilnou frekvenciou
- funkcia merania frekvencie / pracovného cyklu
- možnosť voľby automatického alebo manuálneho prepínania rozsahov
- zabudovaná svietidlo
- presnosť merania prúdov a napätí je garantovaná pri využívaní rozsahu v rozmedzí 5% až 100% rozsahu, pri hodnote ≤5% rozsahu je potrebné zmeniť rozsah


Technické parametre:

1. Meranie AC prúdu (rozsahy / rozlíšenie / presnosť):

60,00A / 0,010A / 40Hz ~ 400Hz ±(2,0%+9)
600,0A / 0,100A / 40Hz ~ 400Hz ±(2,0%+5)
1000,0A/ 1A / 40Hz ~ 400Hz ±(2,0%+5)
- presnosť monitorovanie kmitočtu pri meraní AC prúdu v rozmedzí 40 až 400Hz je ± (0,1% + 3) pri rozlíšení 0,1 Hz
- ochrana proti preťaženiu pri 1000A


2. Meranie AC spúšťacieho prúdu (rozsahy / rozlíšenie / presnosť):

60,00A / 0,010A / 40Hz ~ 400Hz ±(10,0%+10)
600,0A / 0,100A / 40Hz ~ 400Hz ±(10,0%+10)
1000,0A/ 1A / 40Hz ~ 400Hz ±(10,0%+10)
- ochrana proti preťaženiu pri 1000A

s pružnou prúdovou slučkou
30,00A / 0,010A / 40Hz ~ 400Hz ±(10,0%+10)
300,0A / 0,100A / 40Hz ~ 400Hz ±(10,0%+10)
3000,0A/ 1A / 40Hz ~ 400Hz ±(10,0%+10)
- ochrana proti preťaženiu pri 3000A


3. Meranie DC prúdu (rozsahy / rozlíšenie / presnosť):

60,00A / 0,010A / ±(2,0%+5)
600,0A / 0,100A / ±(2,0%+5)
1000,0A/ 1A / ±(2,0%+5)
- ochrana proti preťaženiu pri 1000A


4. Meranie AC napätie (rozsah / rozlíšenie / presnosť):

6,000V / 0,001V / 40Hz ~ 400Hz ±(1,2%+3)
60,00V / 0,010V / 40Hz ~ 400Hz ±(1,2%+3)
600,0V / 0,100V / 40Hz ~ 400Hz ±(1,0%+8)
1000,0V / 1V / 40Hz ~ 400Hz ±(1,0%+8)
- presnosť monitorovanie kmitočtu pri meraní AC napätie v rozmedzí 40Hz až 400Hz ± (0,1% + 3) pri rozlíšení 0,1 Hz
- ochrana proti preťaženiu pri 1000Vrms
- vstupná impedancia cca 10MGΩ


5. LPF AC V (meranie s nízkofrekvenčným filtrom cca 2,5kHz)
(Rozsah / rozlíšenie / presnosť):
600,0V / 0,1V / ±(2,0%+5)
1000,0V / 1V / ±(2,0%+5)
- ochrana proti preťaženiu pri 1000Vrms
- vstupná impedancia cca 10MGΩ



6. LPF AC V (meranie s nízkou vstupnou impedanciou cca 2kΩ)
(Rozsah / rozlíšenie / presnosť):
600,0V / 0,1V / ±(2,0%+5)
1000,0V / 1V / ±(2,0%+5)
- ochrana proti preťaženiu pri 1000Vrms
- vstupná impedancia cca 2kΩ


7. Meranie DC napätia (rozsah / rozlíšenie / presnosť):

600,0mV / 0,100mV / ±(0,8%+3)
6,000V / 0,001V / ±(0,5%+3)
60,00V / 0,010V / ±(0,5%+3)
600,0V / 0,100V / ±(0,5%+3)
1000,0V / 1V / ±(0,5%+3)
- ochrana proti preťaženiu pri 1000Vrms
- vstupná impedancia cca 10MGΩ


8. Meranie odporu
(Rozsah / rozlíšenie / presnosť):
600,0Ω / 0,1Ω / ±(1,0%+3)
6,000kΩ / 0,001kΩ / ±(1,0%+2)
60,00kΩ / 0,01kΩ / ±(1,0%+2)
600,0kΩ / 0,1kΩ / ±(1,0%+2)
6,000MΩ / 0,001MΩ / ±(2,0%+8)
60,00MΩ / 0,01MΩ / ±(2,0%+8)
- ochrana proti preťaženiu pri 1000Vrms
- napätie otvoreného obvodu cca 1V


9. Kontrola spojitosti obvodov:

- pri nameranom odpore menšom ako 30Ω signalizácia súvislého obvode zaznie bzučiak
- pri nameranom odporu väčšom než 70Ω signalizácia rozpojeného obvode neznie bzučiak
- neistota v rozmedzí 31Ω až 69Ω
- napätie otvoreného obvodu asi 1,0 V
- meranie od rozsahu 600Ω, s rozlíšením 0,1Ω
- ochrana proti preťaženiu pri 1000 Vrms


10. Meranie diód:

- v priepustnom smere je úbytok napätia polovodičového prechodu menší alebo rovný 2V
- pre kremíkový prechod je typický úbytok napätia 0,5 až 0,8V
- napätie otvoreného obvodu asi 3,0V
- meranie od rozsahu 6,000V, pri rozlíšení 0,001V


11. Meranie kapacity
(rozsahy / rozlíšenie / presnosť):
60,00nF / 0,01nF / ±(4,0%+25)
600,0nF / 0,1nF / ±(4,0%+5)
6,000μF / 0,001μF / ±(4,0%+5)
60,00μF / 0,01μF / ±(4,0%+5)
600,0μF / 0,1μF / ±(4,0%+5)
6,000mF / 0,001mF / ±10,0%+9
60,00mF / 0,01mF / ±10,0%+9
- ochrana proti preťaženiu pri 1000Vrms


12. Meranie frekvencie a Pracovný cyklus (plnenie)
(Rozsahy / rozlíšenie / presnosť):

frekvencia: 10Hz až 1MHz / 0,01Hz až 1kHz / ± (0,1% + 3)
plnenia: 10% až 99,0% / 0,1% / ± (2,6% + 7)

- Poznámka 1) Citlivosť merania:
10Hz až 100kHz: 250mVrms ≤ vstupné amplitúda ≤ 20V RMS
100kHz až 10MHz: 600mV RMS ≤ vstupné amplitúda ≤ 20V RMS

- Poznámka 2) Meranie plnenia (pracovného cyklu) je použiteľné iba pre štvorcovú vlnu 10Hz až 10kHz:
2Vpp ≤ vstupné amplitúda ≤ 20V p-p

- ochrana proti preťaženiu pri 1000 Vrms


13. Bezkontaktné snímanie elektrického poľa (NCV):

- umožňuje detekovať vodiče pod napätím - ako sa zvyšuje intenzita detegovaného napätia, bude zobrazené viac segmentov bar grafu a s vyššou hodnotou sa často spustí bzučiak a LED začne blikať.


Ďalšie parametre:

- meranie maximálnych a minimálnych hodnôt: áno
- meranie v relatívnom (pomerovom) režimu pre meranie napätia a kapacity: áno
- zadržanie dát (HOLD): áno
- indikácia slabej batérie: áno
- automatické vypnutie napájanie: áno
- napájanie batérie 1,5 V (R03): 2ks
- veľkosť podsvieteného displeja: 43 x 45 mm
- rozmery výrobku: 272 x 81 x 43,5 mm
- čistá hmotnosť produktu: 450g
- farba výrobku: červená a sivá


Obsah balenia:

- kliešťový multimeter UT207B: 1ks
- testovacie káble: 1 pár
- batérie 1,5 V (R03): 3ks
- návod na použitie: 1ks
